RTK GPS Test №78, RTKLIB 2.4.0 + NAVIPARK

Тест проведен 09.05.2011г.
Программное обеспечение RTKLIB 2.4.0
(Solution status: FIX-green, FLOAT-orange, SINGLE-red )
Мобильное оборудование:
- RTK USB GPS приемник NAVIPARK GR-ST-L1-20USB
- GPS антенна NAVIPARK серии «F»
  (антенна установлена по правому борту транспортного средства)
- PC (ноутбук)
- мобильный GSM интернет-модем
- комплект кабелей
Базовая станция №1 – KHRS (1Hz)
Базовая станция №2 - технологическая базовая станция NAVIPARK (20Hz)
 (GR-ST-L1-20USB + 25м. кабель + GPS антенна Trimble Bullet III)
Порядок проведения GPS теста №78:
- Часть 1. Работа в реальном времени от базовой станции KHRS.

             1.1 Гоночная трасса «Черкасская Лозовая». Два круга.

                   Рекомендуем!  Типичные «американские горки»!

             1.2 Движение за городом
             1.3 Движение в городе
- Часть 2. Пост-обработка от базовой станции KHRS
- Часть 3. Пост-обработка от технологической базовой станции NAVIPARK

RTK GPS Test №78 (part 1.1)

Track " Cherkasskaya Lozovaya"

RTKLIB 2.4.0 + NAVIPARK GR-ST-L1-20USB (20Hz),

BS=KHRS (1Hz), BL=10 -12km, kinematics, real-time.

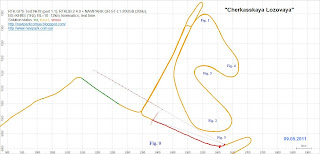

Fig. 0.  GPS TEST. Трасса "Черкасская Лозовая"

Fig. 1. GPS TEST. Трасса "Черкасская Лозовая"

Fig. 2. GPS TEST. Трасса "Черкасская Лозовая"

Fig. 3. GPS TEST. Трасса "Черкасская Лозовая"

Fig. 4. GPS TEST. Трасса "Черкасская Лозовая"

 Fig. 5. Disconnected GSM – modem. GPS TEST. Трасса "Черкасская Лозовая"

RTK GPS Test №78 (part 1.2)

(outside the city)

RTKLIB 2.4.0 + NAVIPARK GR-ST-L1-20USB (20Hz),

BS=KHRS (1Hz), kinematics, real-time.

Fig. 6. Move outside the city

RTK GPS Test №78 (part 1.3)

(within the city)

RTKLIB 2.4.0 + NAVIPARK GR-ST-L1-20USB (20Hz),

BS=KHRS (1Hz), kinematics, real-time.

Fig. 7. Movement within the city

Fig. 8. Movement within the city

 Fig. 9. Movement within the city

Часть 2 (Пост-обработка от базовой станции KHRS) и Часть 3 (Пост-обработка от технологической базовой станции NAVIPARK) в скором будущем.
