GPS TEST №79

Уважаемые Господа!

Любезно приглашаем Вас принять участие в открытом обсуждении

результатов ТЕСТА  №79 по следующей ссылке:

http://eps.com.ua/phpbb/viewtopic.php?f=44&t=2673&sid=d5dfa7c15bbbe2a35fad869330051a6e

Условия проведения RTK GPS теста №79:

1. Место проведения

Гоночная трасса «Черкасская Лозовая»

(семь кругов)

2. Дата проведения

22.05.2011

3. Оборудование

3.1. Технологическая базовая станция

- RTK USB GPS приемник NAVIPARK GR-ST-L1-20USB
- GPS антенна NAVIPARK серии «F»

3.2. Мобильное оборудование:
- RTK USB GPS приемник NAVIPARK GR-ST-L1-20USB
- GPS антенна

Заранее благодарим Вас
за участие, конструктивные замечания,  предложения и пожелания…!

С уважением,

NAVIPARK

Smart GPS Antenna NP60000

Разработаны и изготовлены опытные образцы

GPS SMART антенн серии NAVIPARK NP60000.

Single-frequency RTK USB Smart GPS Antenna (GPS RAW data output).

Unmanned Aerial Vehicle in Geomatics

UAV-g 2011 - Unmanned Aerial Vehicle in Geomatics

The first UAV-g conference took place September 14-16, 2011 at ETH Zurich, Campus Science City (Hoenggerberg) and Airfield Birrfeld, Switzerland.

http://www.geometh.ethz.ch/uav_g/index

The proceedings of UAV-g 2011 are available:

http://www.geometh.ethz.ch/uav_g/proceedings

Some articles on the topic «LOW-COST RTK GNSS SYSTEMS»:

“A PRECISE, LOW-COST RTK GNSS SYSTEM FOR UAV APPLICATIONS”

 W. Stempfhuber and M. Buchholz

http://www.geometh.ethz.ch/uav_g/proceedings/buchholz

 “MOBILE STEREO-MAPPER: A PORTABLE KIT FOR UNMANNED AERIAL VEHICLES”

 Julien Li-Chee-Ming, Costas Armenakis , Regina Lee

http://www.geometh.ethz.ch/uav_g/proceedings/LiCheeMing

Geomonitoring

Geomonitoring with using low-cost RTK GPS

U-blox LEA-6T +RTKLIB

“Géomonitorage par GPS économique”

  Paul-Henri Cattin, Professeur

  HEIG-VD, Yverdon-les-Bains

SWISS ENGINEERING RTS OCTOBRE 2011

http://www.swissengineering-stz.ch/pdf/rts1020114923.pdf

Real-time kinematic GPS

RTK-GPS time series in the Tohoku University

(Under test operations)

http://www.aob.gp.tohoku.ac.jp/~ohta/rtk/RTKGPS/

Analysis Software : RTKLIB Ver.2.4.1. with patch 1, and 2.

Anniversary

Уважаемые Друзья, Партнеры и Коллеги!

Поздравляем Вас с первой годовщиной работы в проекте!

Желаем процветания, стабильных финансовых потоков и

смелых инженерных решений!

С уважением,

  _________________

            NAVIPARK

         PILOT PROJECT

         Kharkiv, Ukraine

www.navipark.com.ua

Dear Friends, Partners and Colleagues!

Congratulations on the first anniversary of the project!

We wish you prosperity, stable cash flows and

bold engineering solutions!

Kind regards,

________________

            NAVIPARK

         PILOT PROJECT

         Kharkiv, Ukraine

www.navipark.com.ua

www.navipark.com.ua

Ласкаво просимо на наш веб-сайт!

www.navipark.com.ua

Добро пожаловать на наш веб-сайт!

www.navipark.com.ua

Welcome to our website!

www.navipark.com.ua

U-Blox EVK-6T

Уважаемые Господа,
любезно рекомендуем ознакомиться с материалами экспериментов

с U-Blox EVK-6T (базовый GPS модуль  U-Blox LEA-6T)

специалистов TU Dresden:

Eingereicht von: Mirko Werner

Betreuer: Prof. Dr.-Ing. L. Wanninger und Dr.-Ing. V. Frevert

«EINSATZ PREISGÜNSTIGER GNSS-GERÄTE FÜR INGENIEURE GEODÄTISCHE ÜBERWACHUNGSMESSUNGEN»

26 Mai 2011

Ссылка для загрузки:

http://tu-dresden.de/die_tu_dresden/fakultaeten/fakultaet_forst_geo_und_hydrowissenschaften/fachrichtung_geowissenschaften/gi/gg/abschlussarbeiten/Poster%20Werner.pdf

New design NAVIPARK GR-ST-L1-20USB

Новый серийный дизайн RTK USB GPS приемников

NAVIPARK GR-ST-L1-20USB.

Все корпуса выполнены из сплавов алюминия.

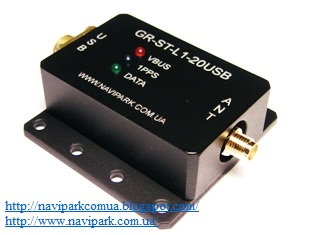

RTK USB GPS Receivers NAVIPARK GR-ST-L1-20USB

(design option - " PILOT-3F")

RTK USB GPS Receivers NAVIPARK GR-ST-L1-20USB

(design option - "PILOT-3F")

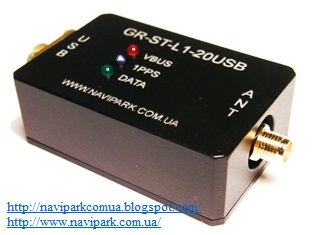

RTK USB GPS Receivers NAVIPARK GR-ST-L1-20USB

(design option - "PILOT-3")

RTK USB GPS Receivers NAVIPARK GR-ST-L1-20USB

(design option - "PILOT-3")

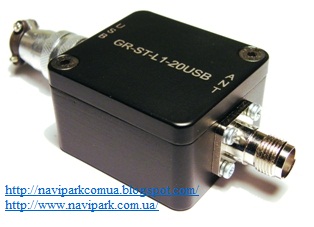

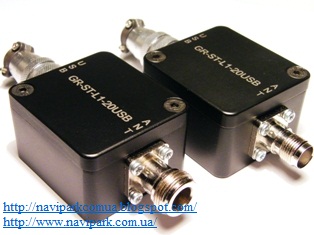

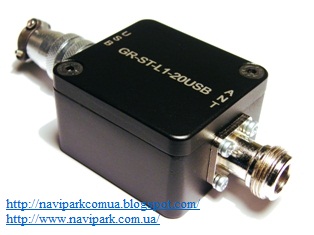

RTK USB GPS Receivers NAVIPARK GR-ST-L1-20USB

(design option - "HARVEST-4")

RTK USB GPS Receivers NAVIPARK GR-ST-L1-20USB

(design option - "HARVEST-4")

RTK USB GPS Receivers NAVIPARK GR-ST-L1-20USB

(design option - "HARVEST-4")

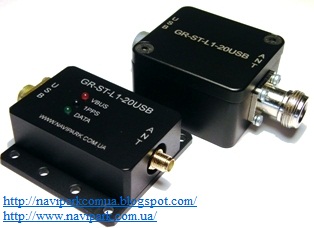

RTK USB GPS Receivers NAVIPARK GR-ST-L1-20USB

(design option - "PILOT-3F" and "HARVEST-4")

S1315F-RAW

SMD GPS модуль S1315F-RAW.

  S1315F-RAW – малогабаритный SMD GPS модуль на базе чипсета SkyTraq Venus 6. Специализированная “прошивка” (firmware) обеспечивает формирование “сырых” выходных данных по протоколу SkyTraq binary (RAW DATA).

  Выходной протокол SkyTraq binary (RAW DATA) совместим с программным обеспечением открытых проектов RTKLIB 2.4.1 (http://www.rtklib.com) и goGPS ver.0.2.0 beta (http://www.gogps-project.org ).

  Модуль S1315F-RAW применен в качестве базового компонента USB GPS приемников NAVIPARK GR-ST-L1-20USB.

S1315F-RAW

Технические характеристики модуля S1315F-RAW:

• 65 каналов, GPS, L1, C/A
• Чувствительность при обнаружении: -148 дБм
• Чувствительность при слежении: -161 дБм
• Время холодного старта: 29 с
• Время горячего старта: 1 с
• Напряжение питания: 3.3 В
• Ток потребления в режиме слежения: ~28mA
• Интерфейсы: последовательный LVTTL
• Протоколы: NMEA, SkyTraq binary (RAW DATA)
• Частота обновления:

       NMEA - 1Hz

       SkyTraq binary (RAW DATA) - 1Hz … 20Hz

• Размеры: 13.1мм x15.9мм x 2.8мм
• Рабочая температура: -40...85 °C

Engine Board NAVIPARK NP0031

Разработана и изготовлена универсальная малогабаритная инструментальная плата NAVIPARK NP0031

для построения RTK GPS устройств и систем.

  NP0031 выполнена на базе SMD модуля S1315F-RAW фирмы SkyTraq.

  Высокопроизводительный чипсет SkyTraq Venus 6 c Flash архитектурой обеспечивает формирование “сырых” выходных данных (RAW DATA).

  NP0031 поддерживает выдачу данных по протоколу SkyTraq binary

(RAW DATA) с частотой: 1Hz / 2Hz / 4Hz / 5Hz / 10Hz / 20Hz!!!

  Наличие SMA разъема, USB интерфейс и малые габариты обеспечивают легкую интеграцию инструментальной платы NP0031 в RTK GPS устройства и системы.

NAVIPARK NP0031



Технические характеристики NP0031:

• Тип приемника: 65 каналов, GPS, L1, C/A
• Чувствительность при обнаружении: -148 дБм
• Чувствительность при слежении: -161 дБм
• Время холодного старта: 29 с
• Время горячего старта: 1 с
• Интерфейсы: USB, выход импульса 1 PPS
• Протоколы: NMEA-0183, SkyTraq binary (RAW DATA)
• Размеры: 24.4 х 32.6 x 4.6mm (w/o SMA)
• Рабочая температура: -40...85 °C

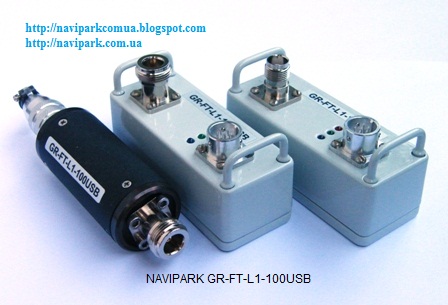

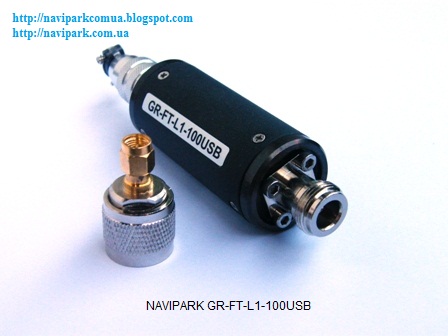

RTK USB GPS приемники NAVIPARK GR-FT-L1-100USB

Изготовлены опытные образцы RTK USB GPS приемников

NAVIPARK GR-FT-L1-100USB

RTK USB GPS Receivers NAVIPARK GR-FT-L1-100USB

(design option - "HARVEST")

RTK USB GPS Receivers NAVIPARK GR-FT-L1-100USB

(design option - "HARVEST")



RTK USB GPS Receivers NAVIPARK GR-FT-L1-100USB

(design option - "DIVER")

RTK USB GPS Receivers NAVIPARK GR-FT-L1-100USB

(design options - "HARVEST" and "DIVER")

Single-frequency RTK USB GPS Receivers (GPS RAW data output)

Новая версия RTKLIB (ver.2.4.1)

Новая версия программного обеспечения RTKLIB ver.2.4.1
доступна для скачивания:

RTKLIB ver.2.4.1 Binary AP Package for Windows -

http://www.rtklib.com/prog/rtklib_2.4.1_bin.zip

RTKLIB ver.2.4.1 Full Package with Source Programs -

http://www.rtklib.com/prog/rtklib_2.4.1.zip

RTKLIB ver.2.4.1 Manual (PDF, 2.4MB) (in English) -

http://www.rtklib.com/prog/manual_2.4.1.pdf

Статистика загрузок -

http://gpspp.sakura.ne.jp/rtklib/rtklib_download.htm

Поставка базовых компонентов

Поставка базовых компонентов
RTK USB GPS приемников NAVIPARK GR-UA-L1-XXUSB (GPS RAW DATA OUTPUT).

RTKLIB ver.2.4.1

Хорошие новости от разработчиков RTKLIB.

2011/05/029

RTKLIB ver.2.4.1 Release Notes

http://www.rtklib.com/rtklib_releasenote.htm

2011/05/27

Подготовка официального релиза RTKLIB 2.4.1

http://gpspp.sakura.ne.jp

GPS TEST №78 part 2.2, RTKLIB + NAVIPARK (post-processing)

Результаты пост-обработки данных GPS теста №78 от базовой станции KHRS

Часть 2.2

 «Черкасская Лозовая»

09.05.2011  11:31:07 – 11:35:51
(два круга)

RTK GPS Test №78 part 2.2

Track " Cherkasskaya Lozovaya"

09.05.2011  11:31:07 – 11:35:51
(two laps)

RTKLIB 2.4.0 + NAVIPARK GR-ST-L1-20USB (20Hz),

BS=KHRS (1Hz), BL=10.7-11.1km, kinematics, post-processing.

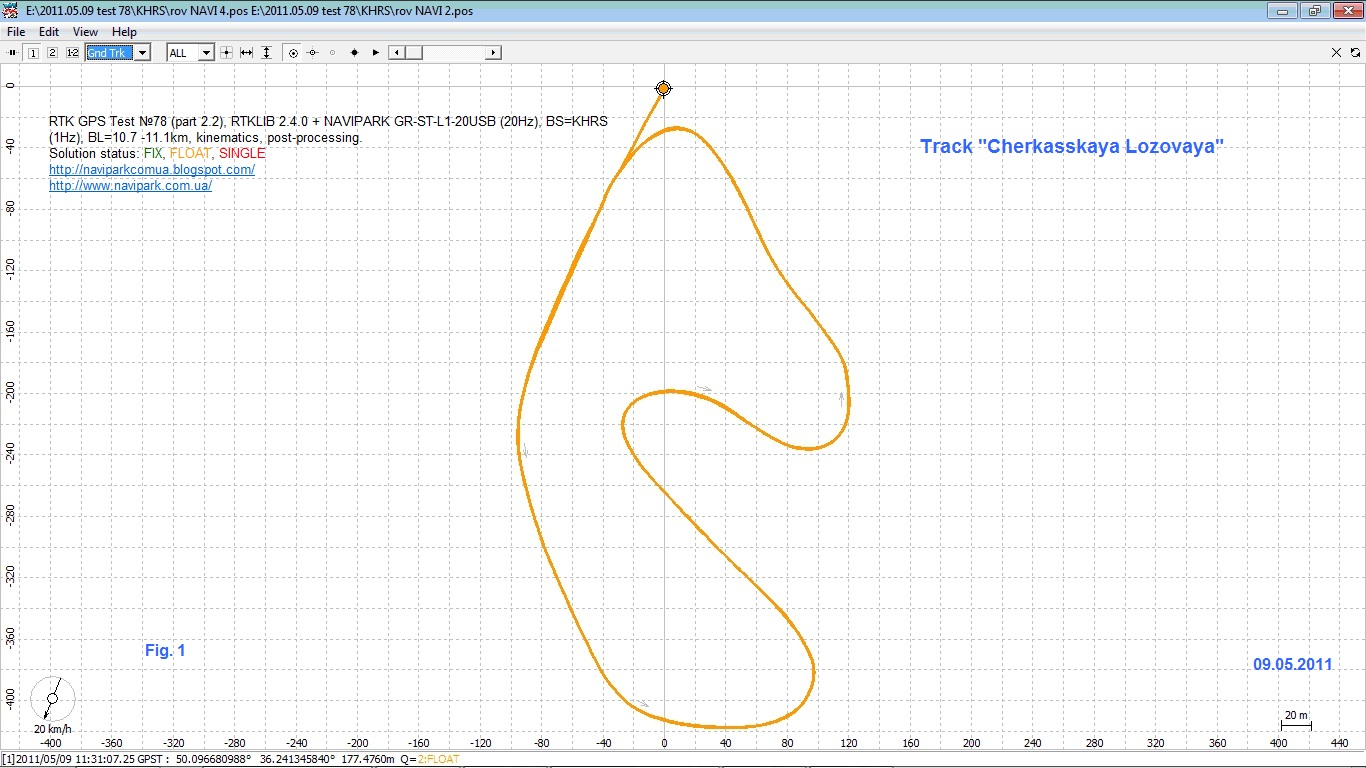

Fig. 1. GPS TEST.  "Черкасская Лозовая"

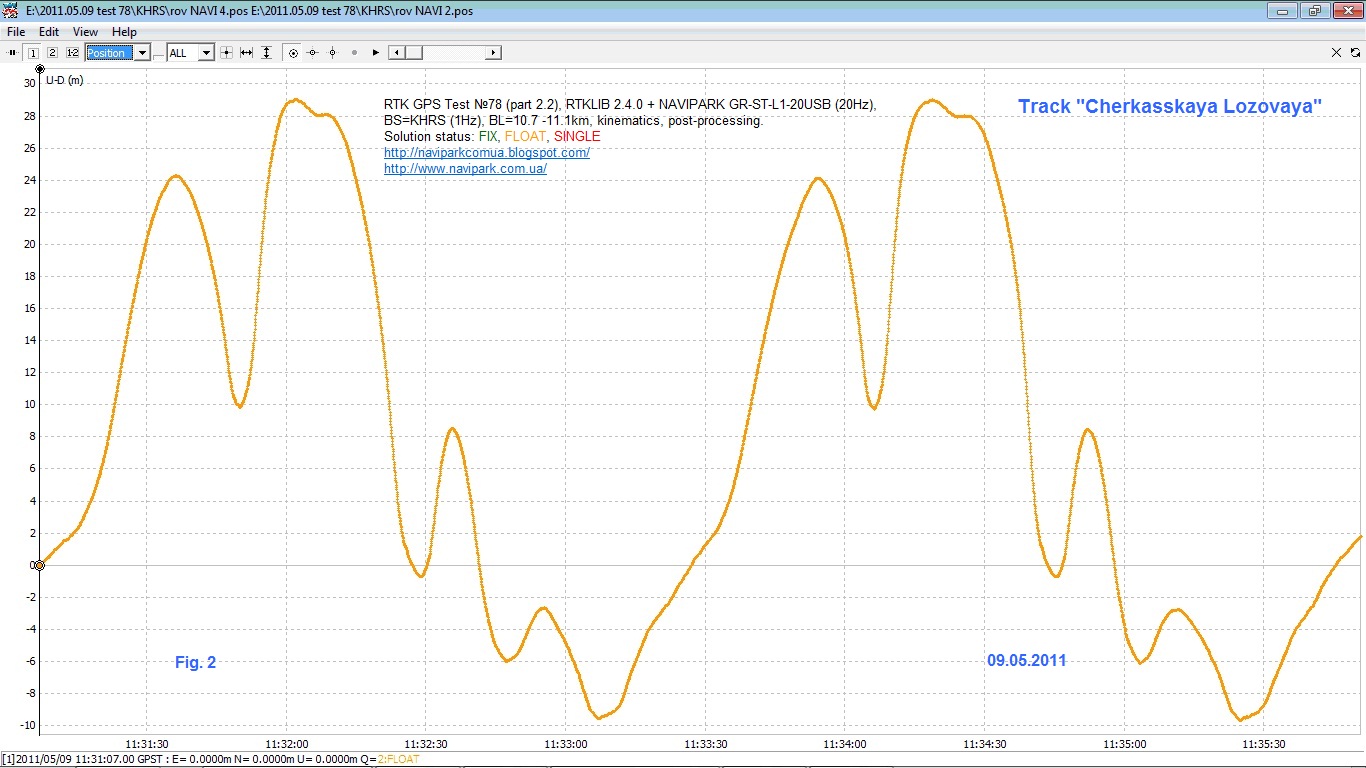

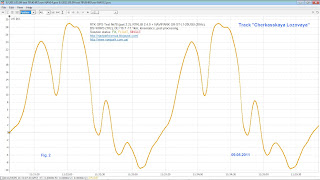

Fig. 2. Position U-D(m). GPS TEST.  "Черкасская Лозовая"

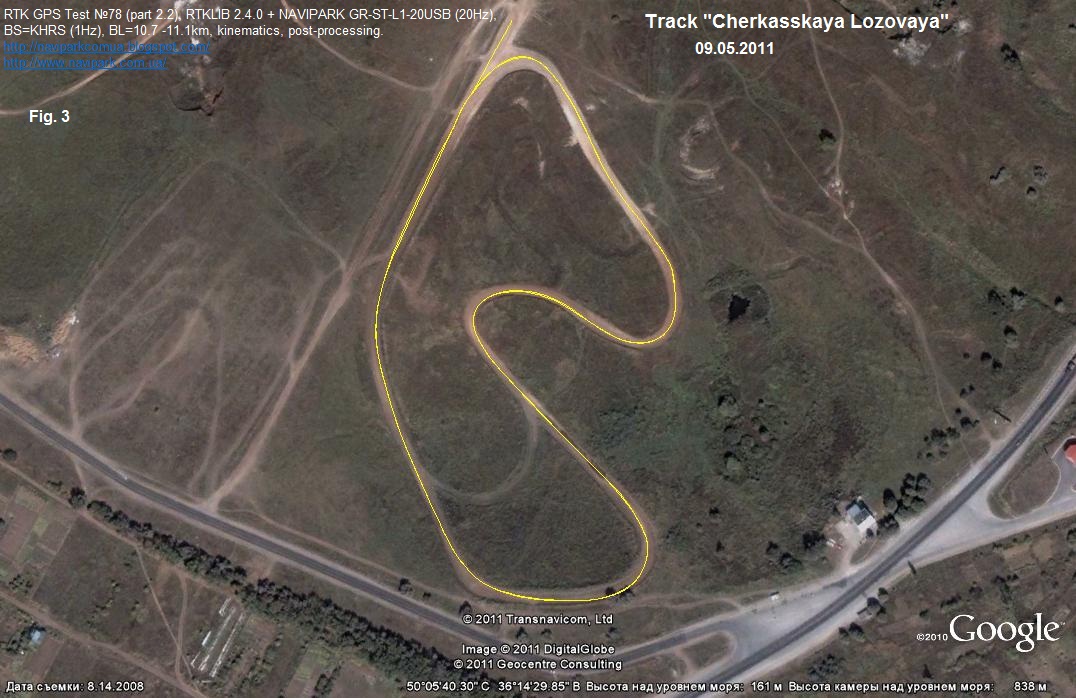

Fig. 3. GPS TEST.  "Черкасская Лозовая"

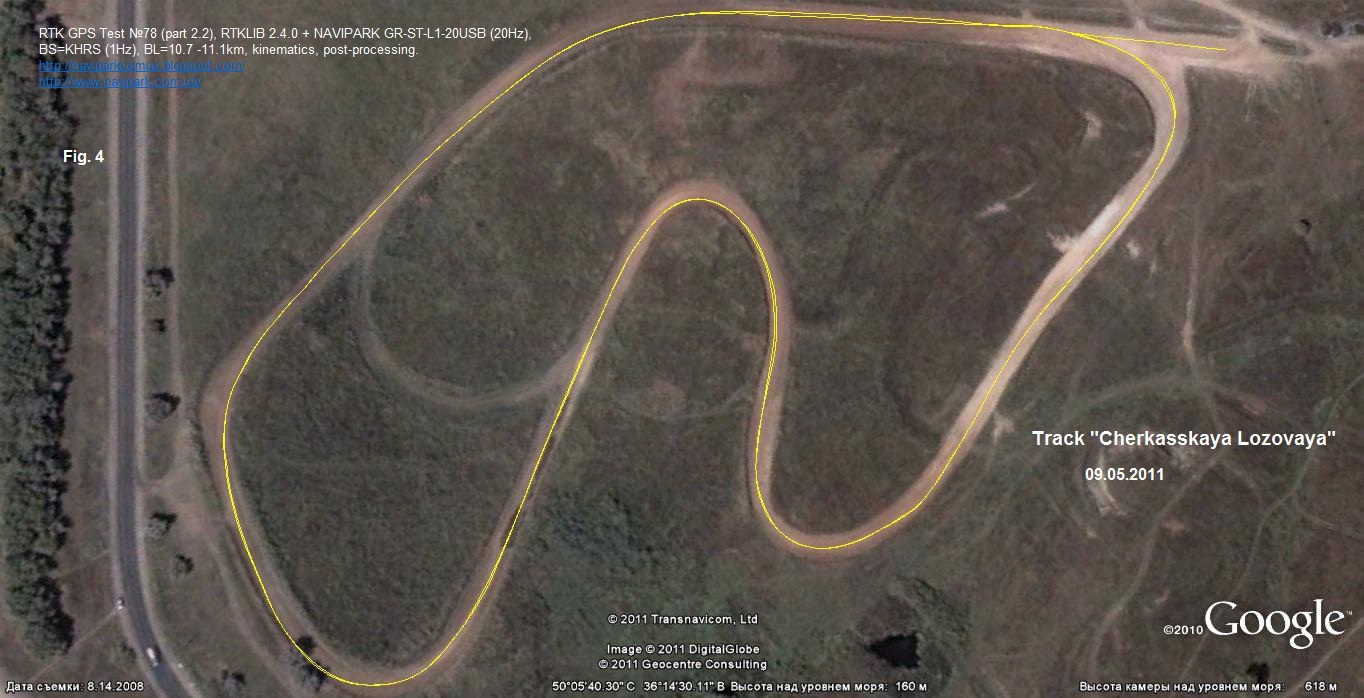

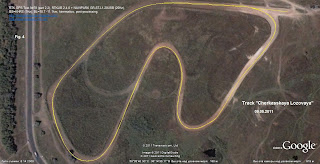

Fig. 4. GPS TEST.  "Черкасская Лозовая"

Fig. 5. GPS TEST.  "Черкасская Лозовая"

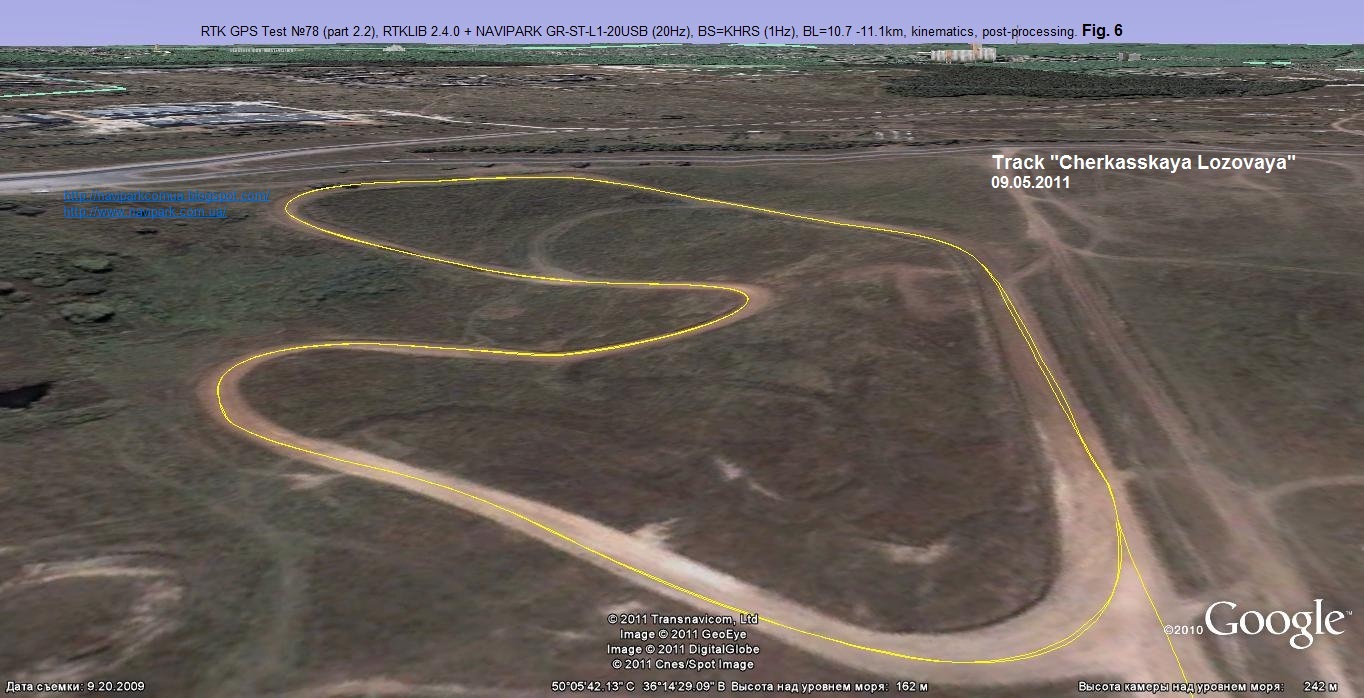

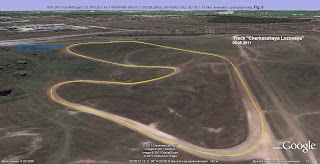

Fig. 6. GPS TEST.  "Черкасская Лозовая"

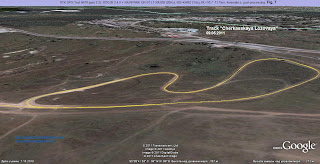

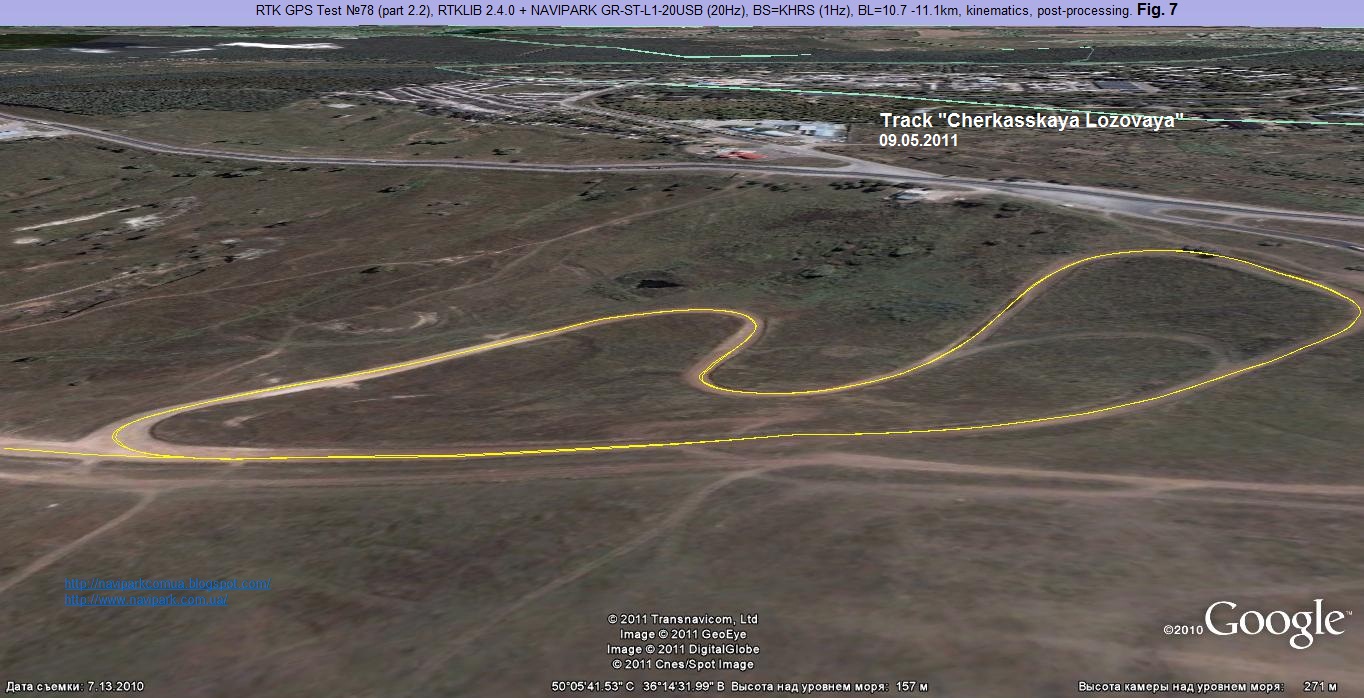

Fig. 7. GPS TEST.  "Черкасская Лозовая"

FIG Working Week 2001. New Technology for a New Century

Уважаемые Господа,
любезно рекомендуем ознакомиться с материалами 10-ти летней давности:
New Technology for a New Century
International Conference
FIG Working Week 2001, Seoul, Korea 6–11 May 2001

Session 11 - Permanent GPS Reference Networks

Chulsoo YANG and Sangsoo KIM, Korea

«THE CURRENT STATUS OF GPS NETWORK, DATUM TRANSFORMATION AND REAL TIME KINEMATIC GPS POSITIONING IN KOREA»

 по следующей ссылке:

http://www.fig.net/pub/proceedings/korea/full-papers/session11/yang-kim.htm

Любопытная методика тестирования RTK GPS и фотографии оборудования в разделе:

«PERFORMANCE TEST OF RTK-GPS POSITIONING»

Key words: GPS network, datum transformation, geoid height, RTK positioning.

Engineering jokes :)

Инженерные шутки… :)

RTK GPS :)

Гоночная трасса "Черкасская Лозовая"

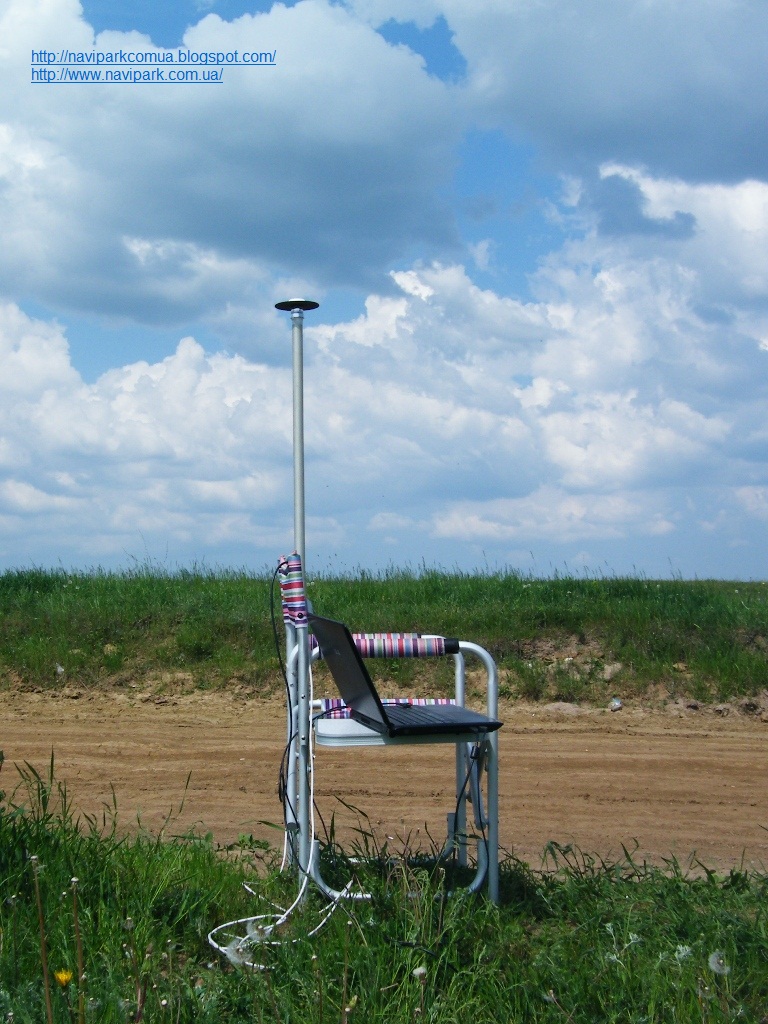

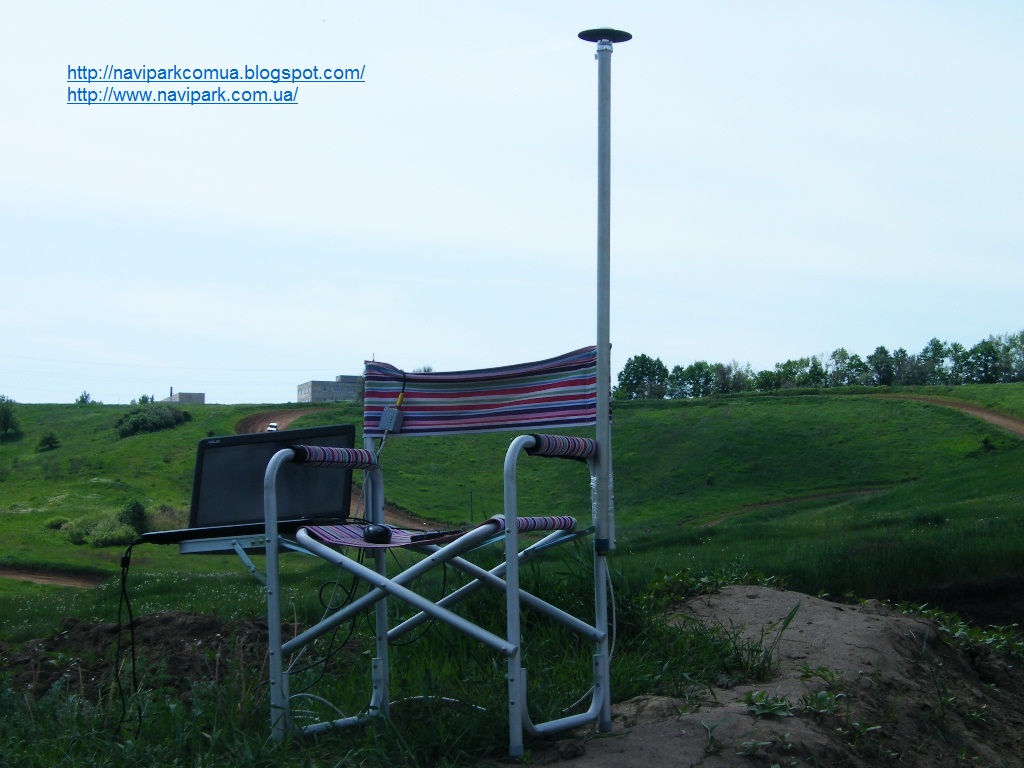

GPS TEST. Технологическая базовая станция NAVIPARK :)
Трасса "Черкасская Лозовая"

GPS TEST. Технологическая базовая станция NAVIPARK :)
Трасса "Черкасская Лозовая"

GPS TEST №78 part 2, RTKLIB + NAVIPARK (post-processing)

Результаты пост-обработки данных GPS теста №78 от базовой станции KHRS

RTK GPS Test №78 (part 2.1)

Track " Cherkasskaya Lozovaya"

09.05.2011  11:29:30 – 11:36:48

RTKLIB 2.4.0 + NAVIPARK GR-ST-L1-20USB (20Hz),

BS=KHRS (1Hz), BL=10.7-11.1km, kinematics, post-processing.

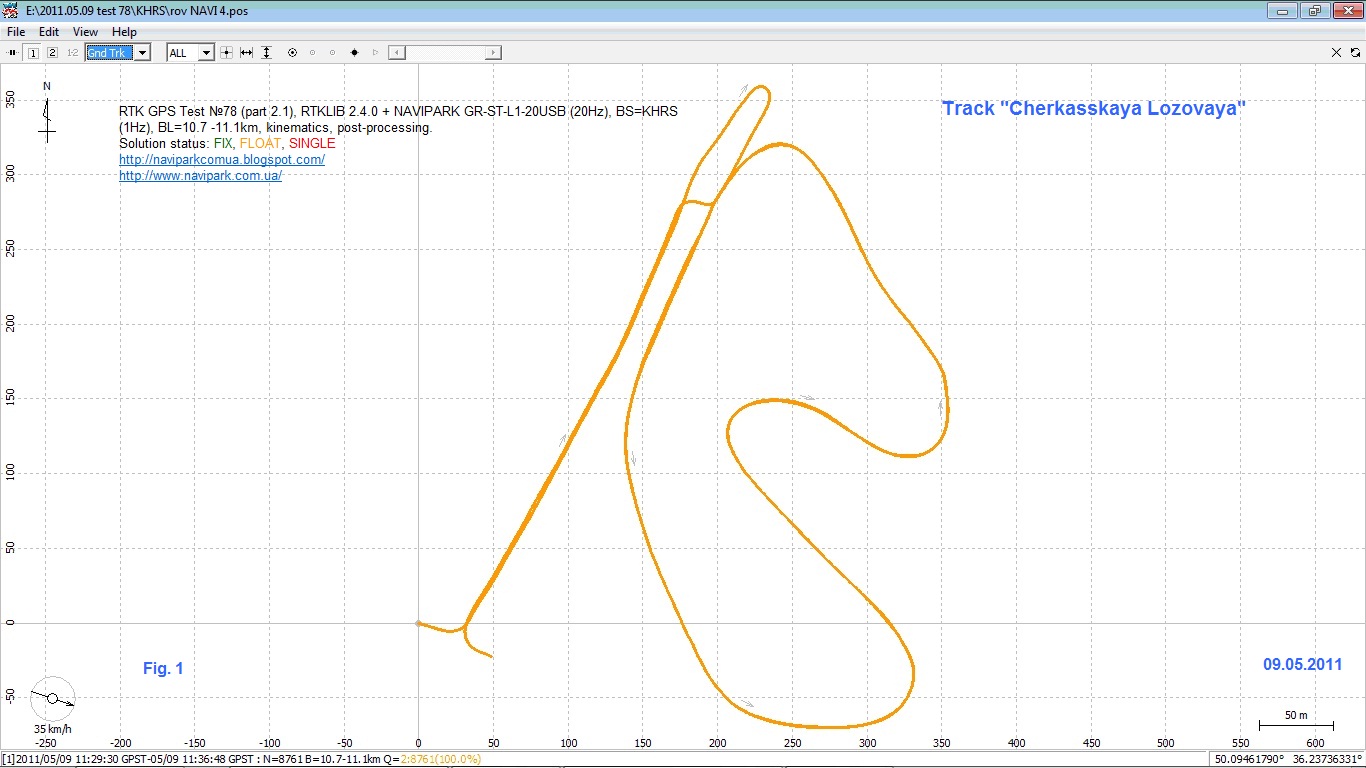

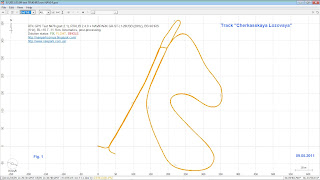

 Fig. 1. GPS TEST. Трасса "Черкасская Лозовая"

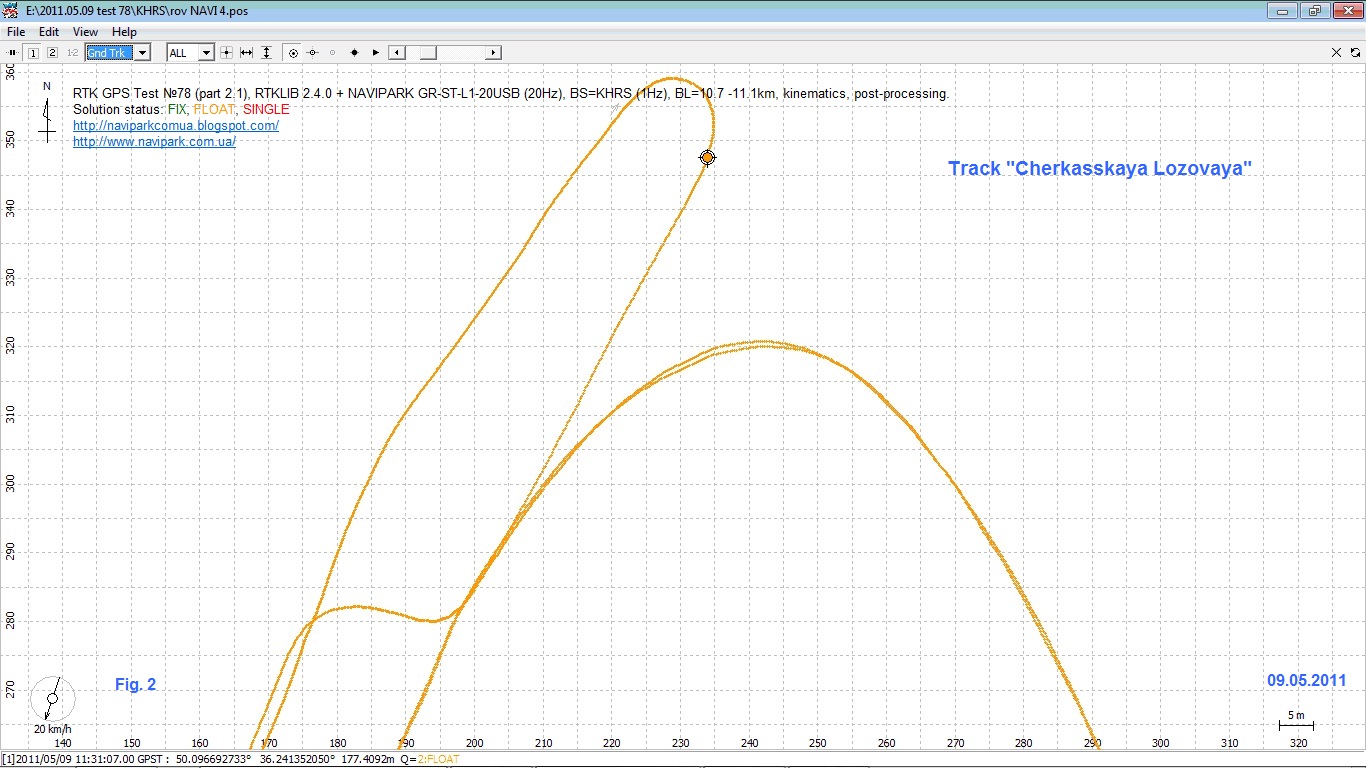

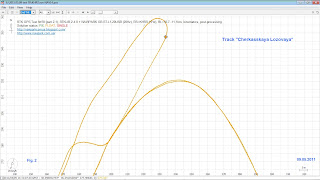

 Fig. 2. GPS TEST. Трасса "Черкасская Лозовая"

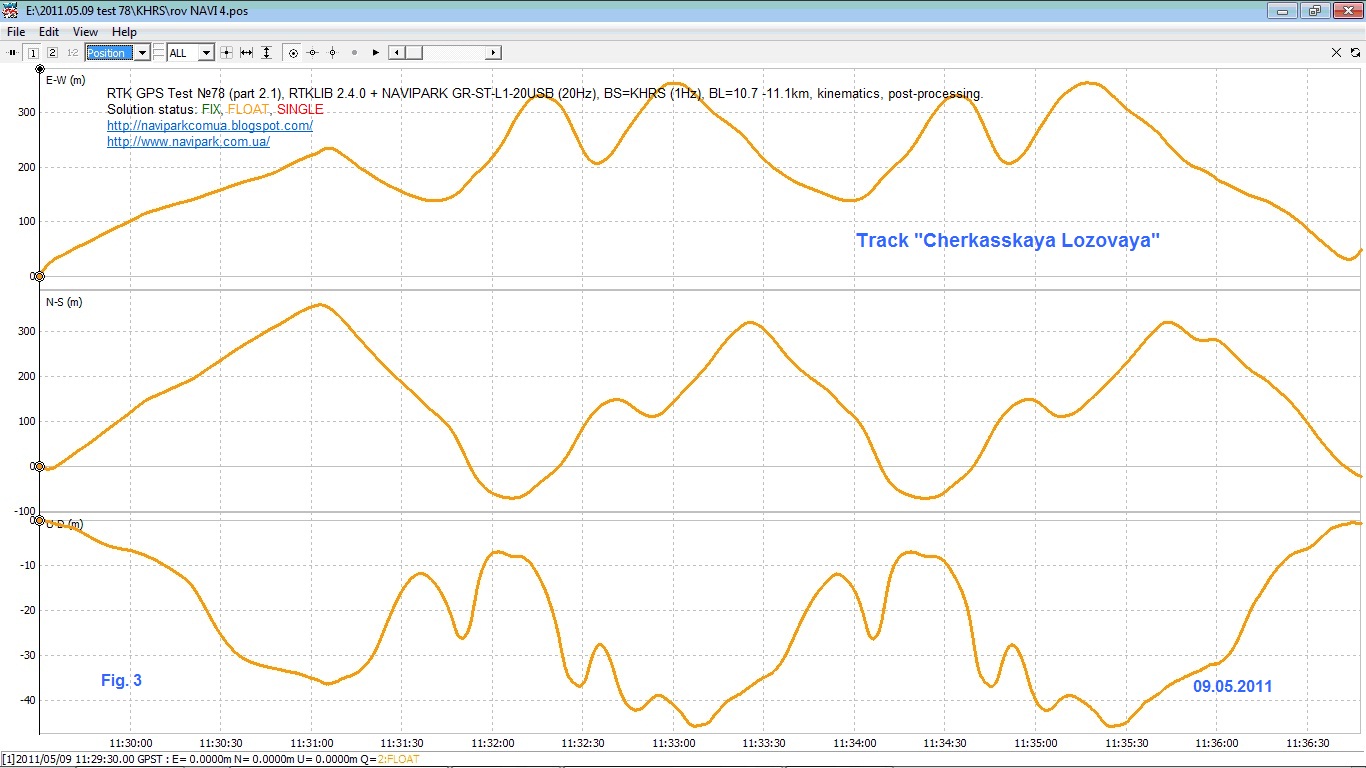

 Fig. 3. Position. GPS TEST. Трасса "Черкасская Лозовая"

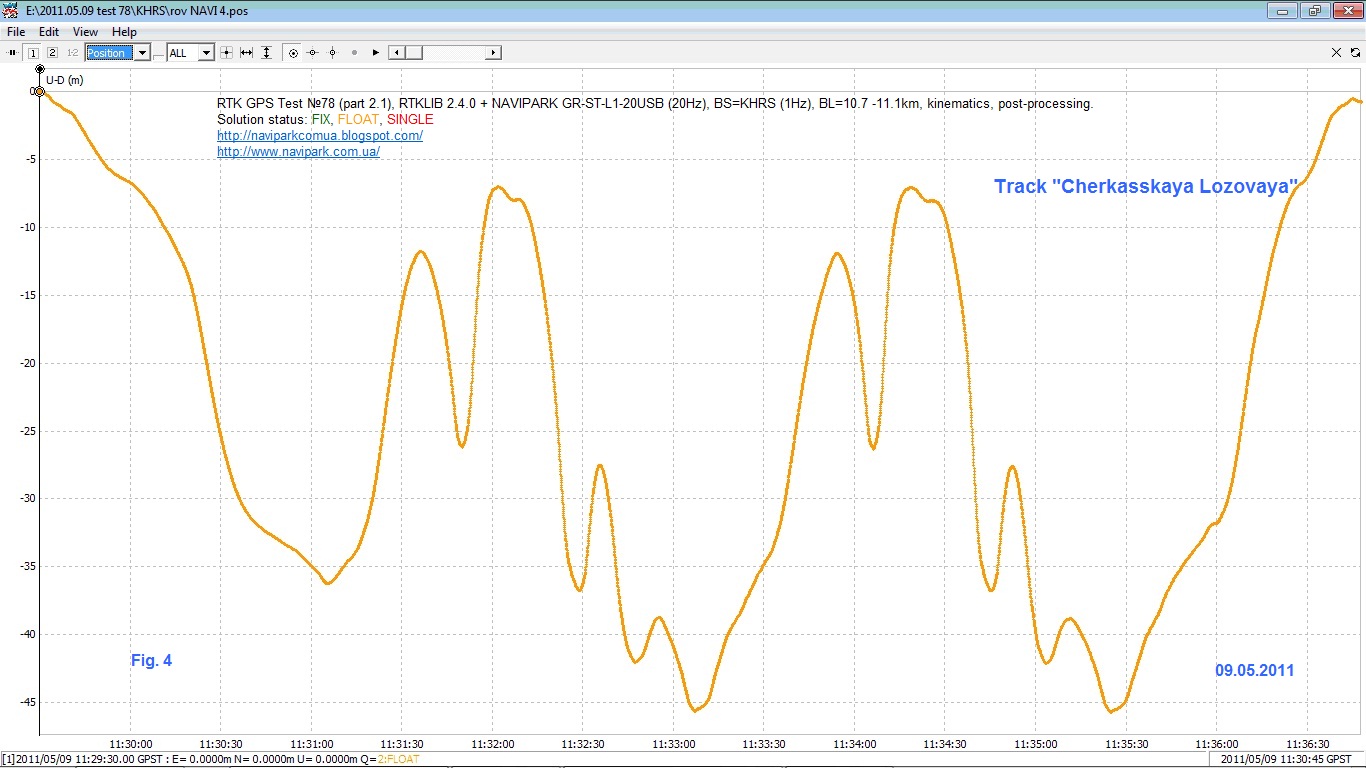

Fig. 4. Position U-D(m). GPS TEST. Трасса "Черкасская Лозовая"

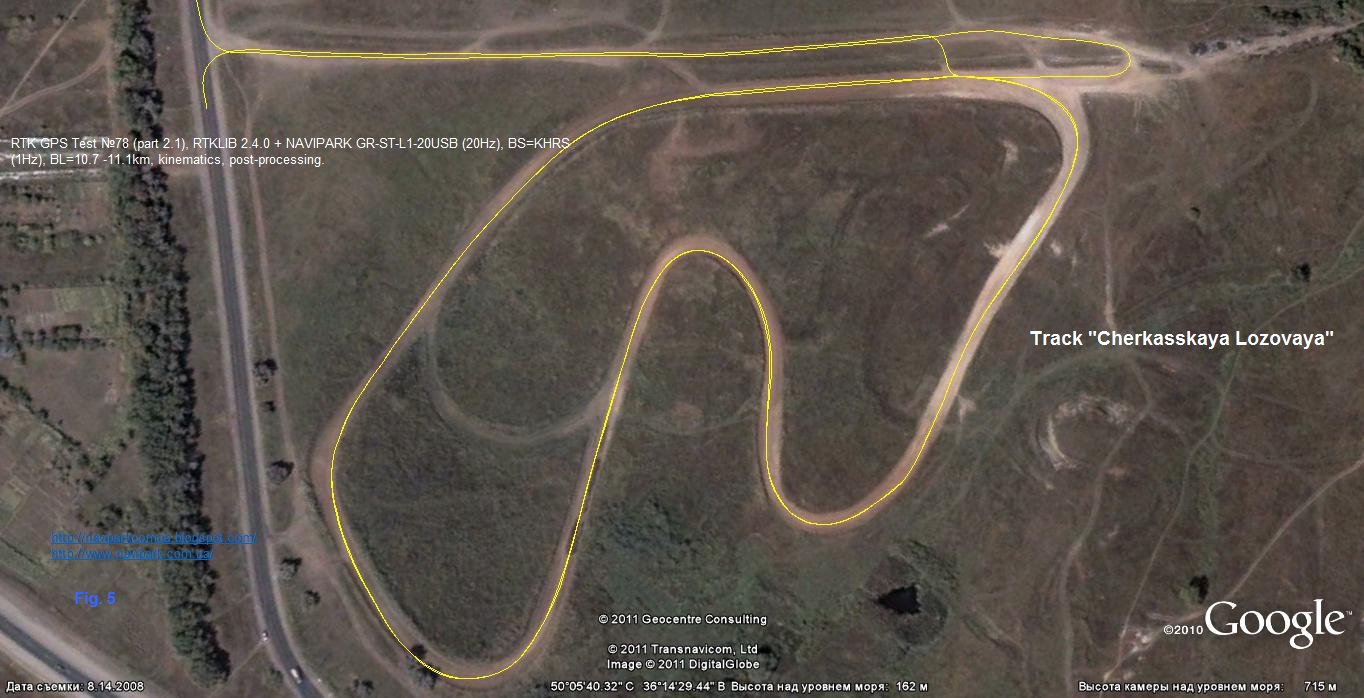

 Fig. 5. GPS TEST. Трасса "Черкасская Лозовая"

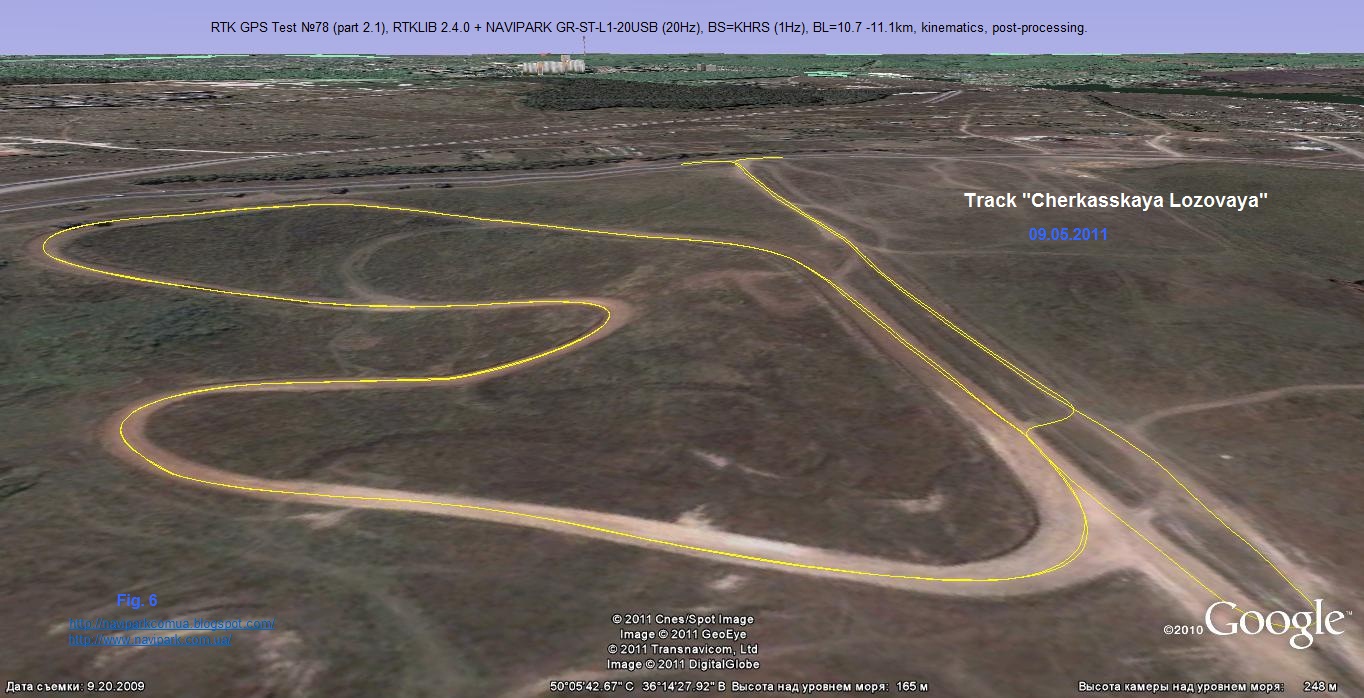

Fig. 6. GPS TEST. Трасса "Черкасская Лозовая"

RTK GPS Test №78, RTKLIB 2.4.0 + NAVIPARK

Тест проведен 09.05.2011г.
Программное обеспечение RTKLIB 2.4.0
(Solution status: FIX-green, FLOAT-orange, SINGLE-red )
Мобильное оборудование:
- RTK USB GPS приемник NAVIPARK GR-ST-L1-20USB
- GPS антенна NAVIPARK серии «F»
  (антенна установлена по правому борту транспортного средства)
- PC (ноутбук)
- мобильный GSM интернет-модем
- комплект кабелей
Базовая станция №1 – KHRS (1Hz)
Базовая станция №2 - технологическая базовая станция NAVIPARK (20Hz)
 (GR-ST-L1-20USB + 25м. кабель + GPS антенна Trimble Bullet III)
Порядок проведения GPS теста №78:
- Часть 1. Работа в реальном времени от базовой станции KHRS.

             1.1 Гоночная трасса «Черкасская Лозовая». Два круга.

                   Рекомендуем!  Типичные «американские горки»!

             1.2 Движение за городом
             1.3 Движение в городе
- Часть 2. Пост-обработка от базовой станции KHRS
- Часть 3. Пост-обработка от технологической базовой станции NAVIPARK

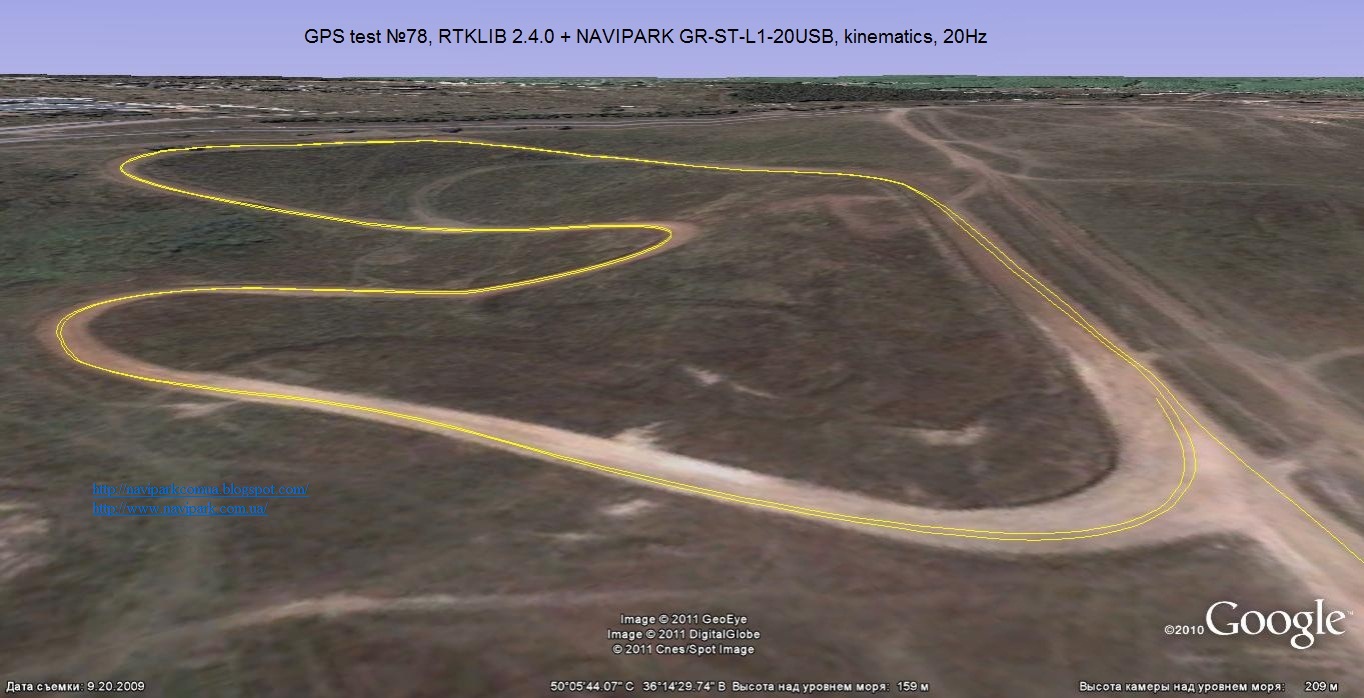

RTK GPS Test №78 (part 1.1)

Track " Cherkasskaya Lozovaya"

RTKLIB 2.4.0 + NAVIPARK GR-ST-L1-20USB (20Hz),

BS=KHRS (1Hz), BL=10 -12km, kinematics, real-time.

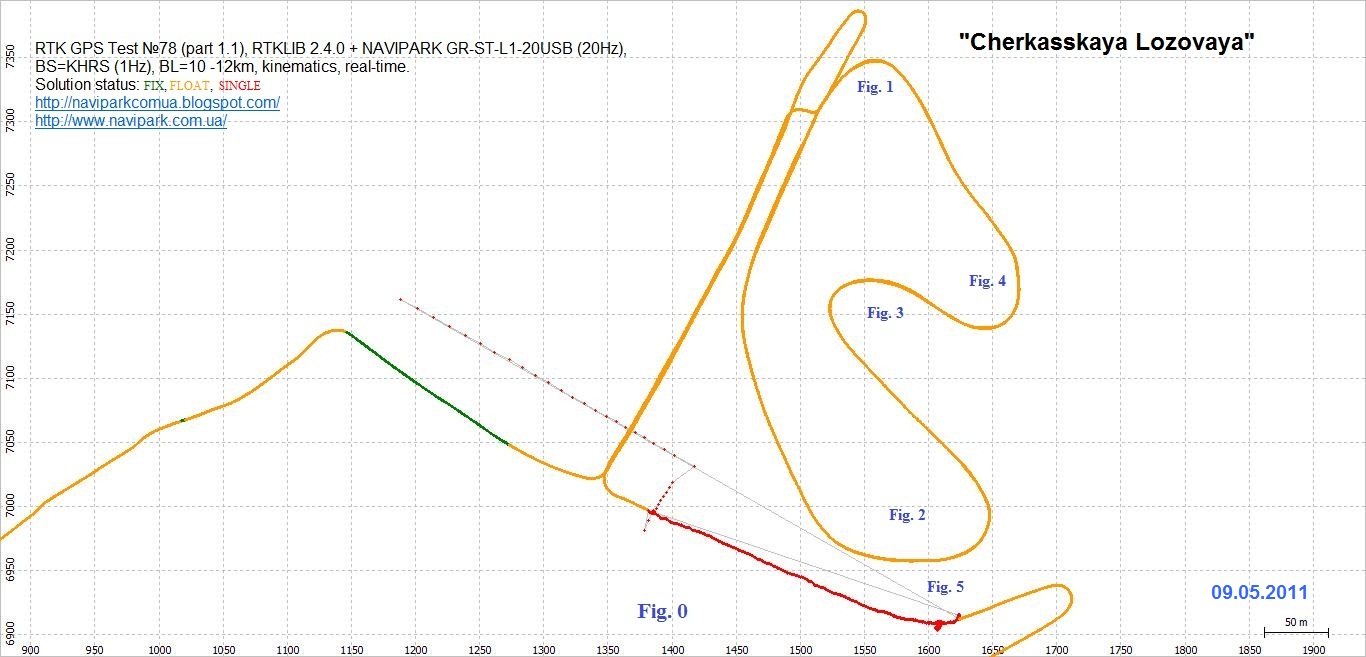

Fig. 0.  GPS TEST. Трасса "Черкасская Лозовая"

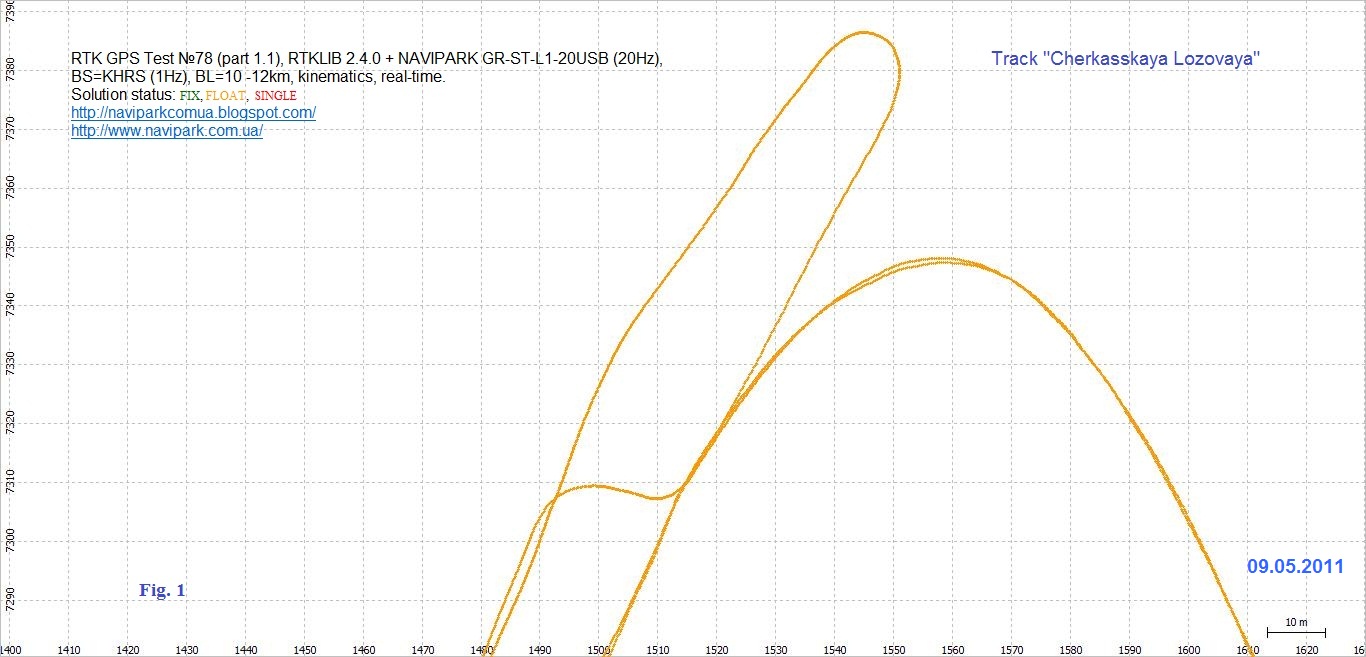

Fig. 1. GPS TEST. Трасса "Черкасская Лозовая"

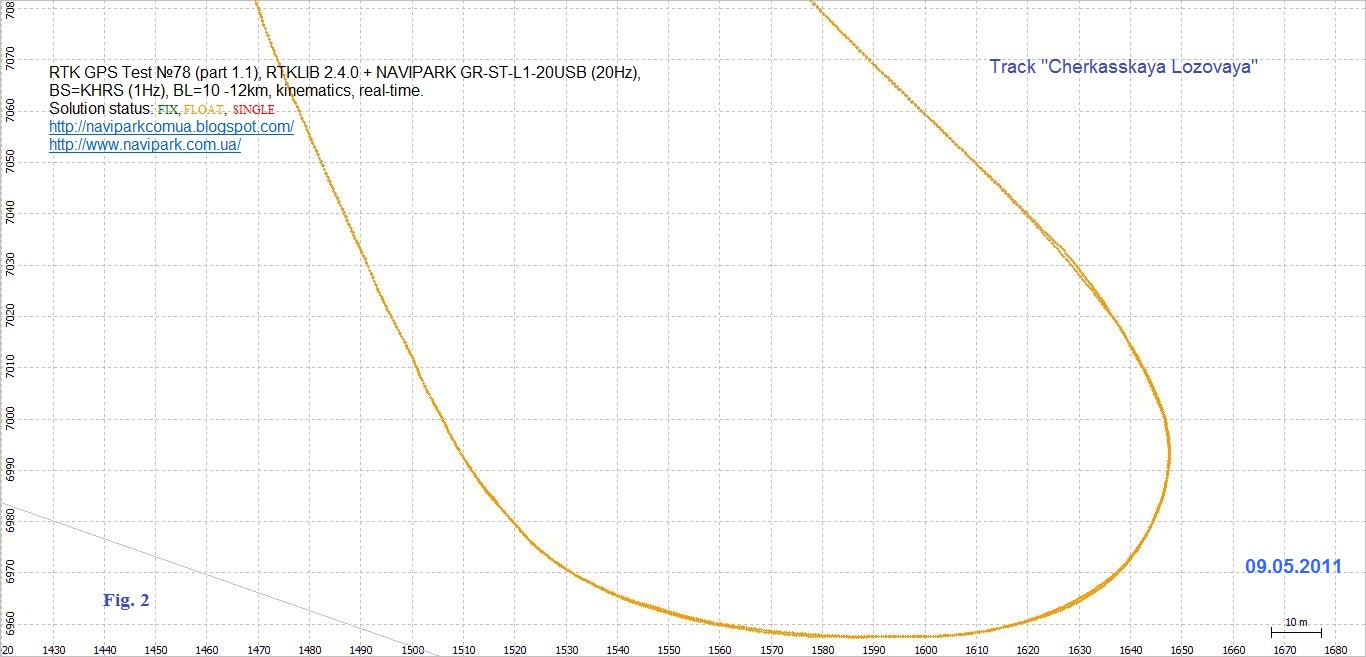

Fig. 2. GPS TEST. Трасса "Черкасская Лозовая"

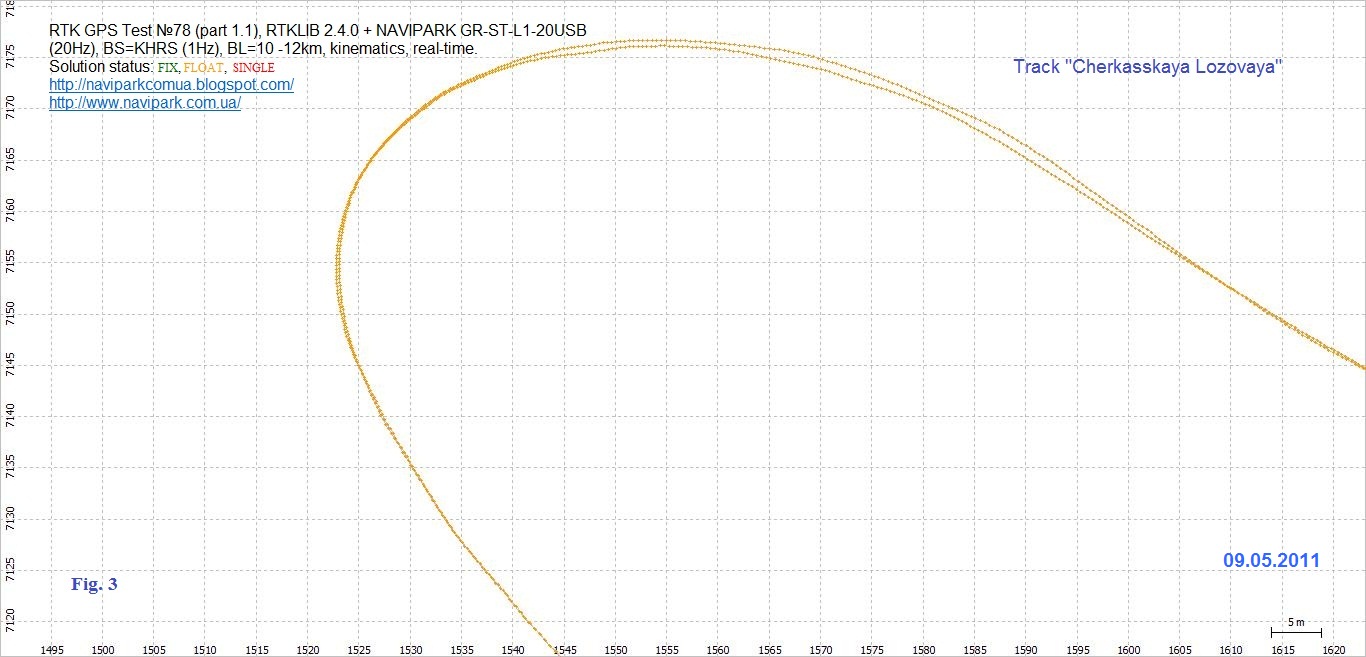

Fig. 3. GPS TEST. Трасса "Черкасская Лозовая"

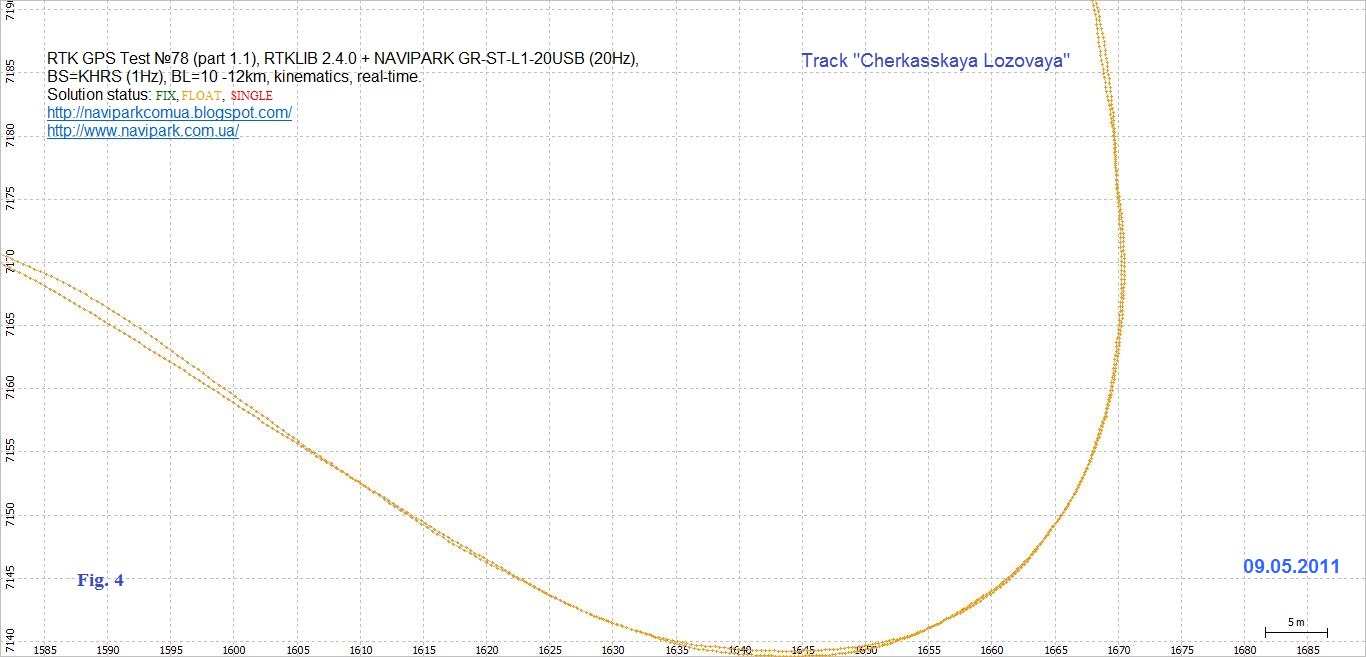

Fig. 4. GPS TEST. Трасса "Черкасская Лозовая"

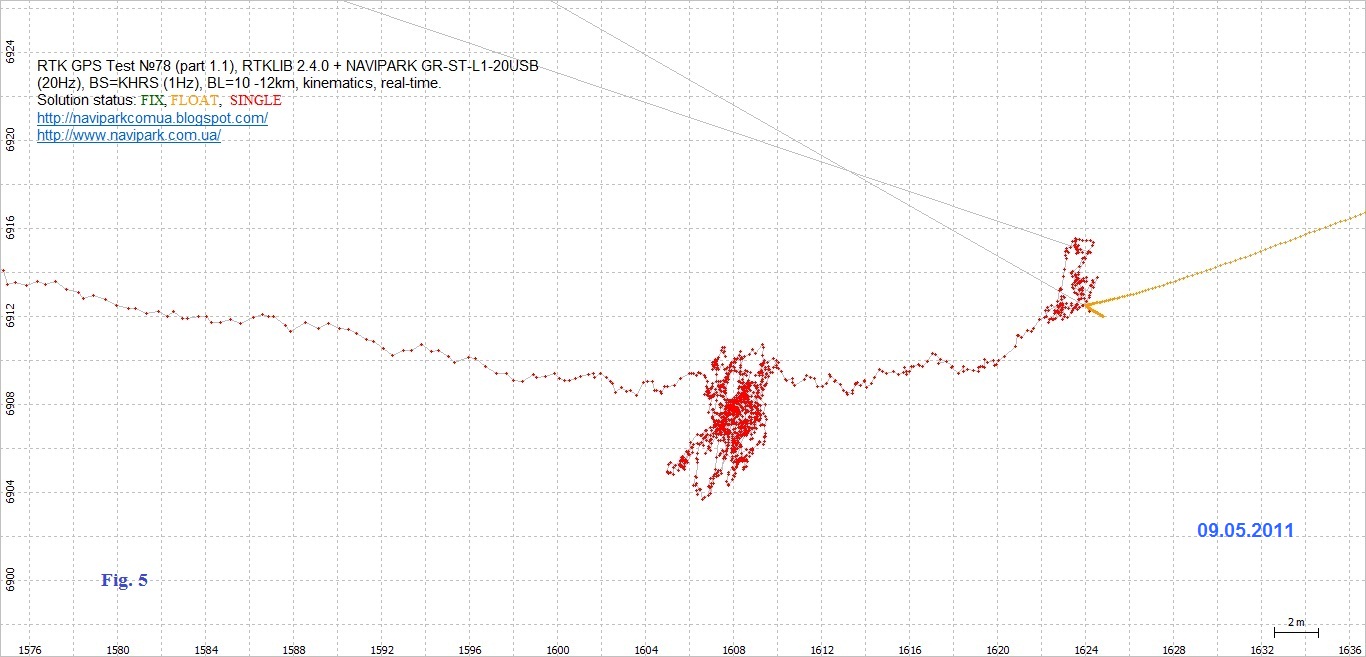

 Fig. 5. Disconnected GSM – modem. GPS TEST. Трасса "Черкасская Лозовая"

RTK GPS Test №78 (part 1.2)

(outside the city)

RTKLIB 2.4.0 + NAVIPARK GR-ST-L1-20USB (20Hz),

BS=KHRS (1Hz), kinematics, real-time.

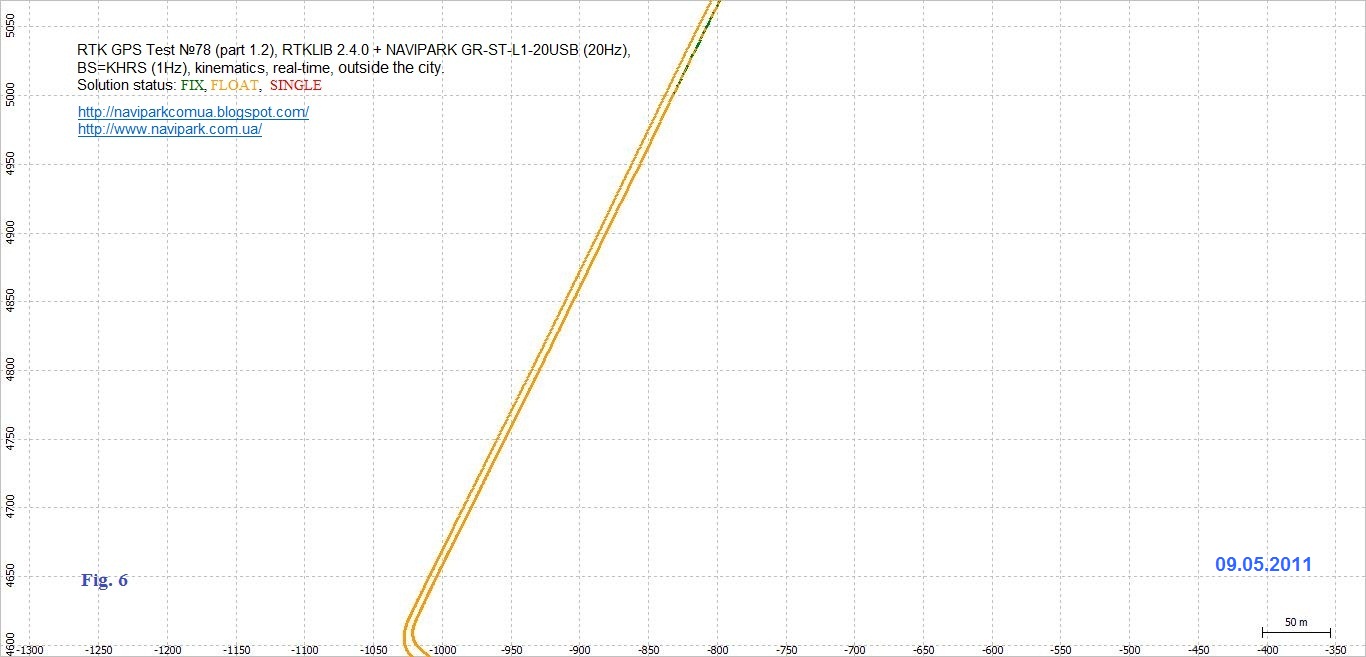

Fig. 6. Move outside the city

RTK GPS Test №78 (part 1.3)

(within the city)

RTKLIB 2.4.0 + NAVIPARK GR-ST-L1-20USB (20Hz),

BS=KHRS (1Hz), kinematics, real-time.

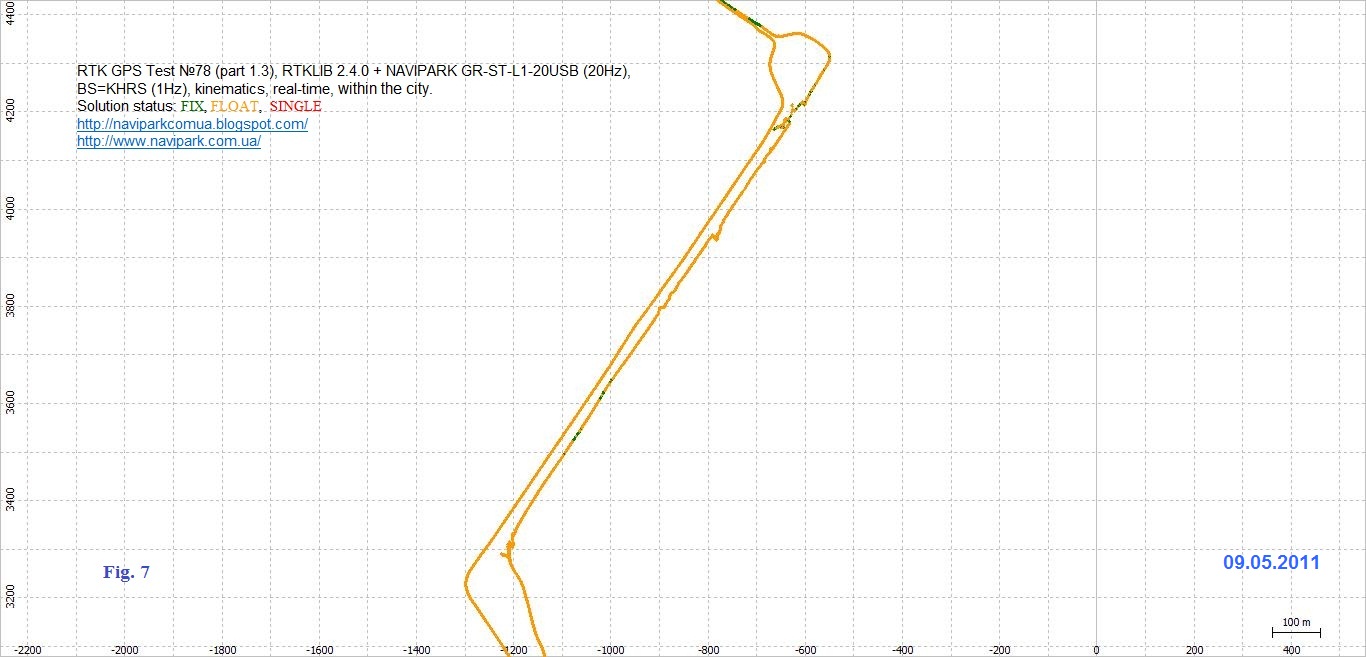

Fig. 7. Movement within the city

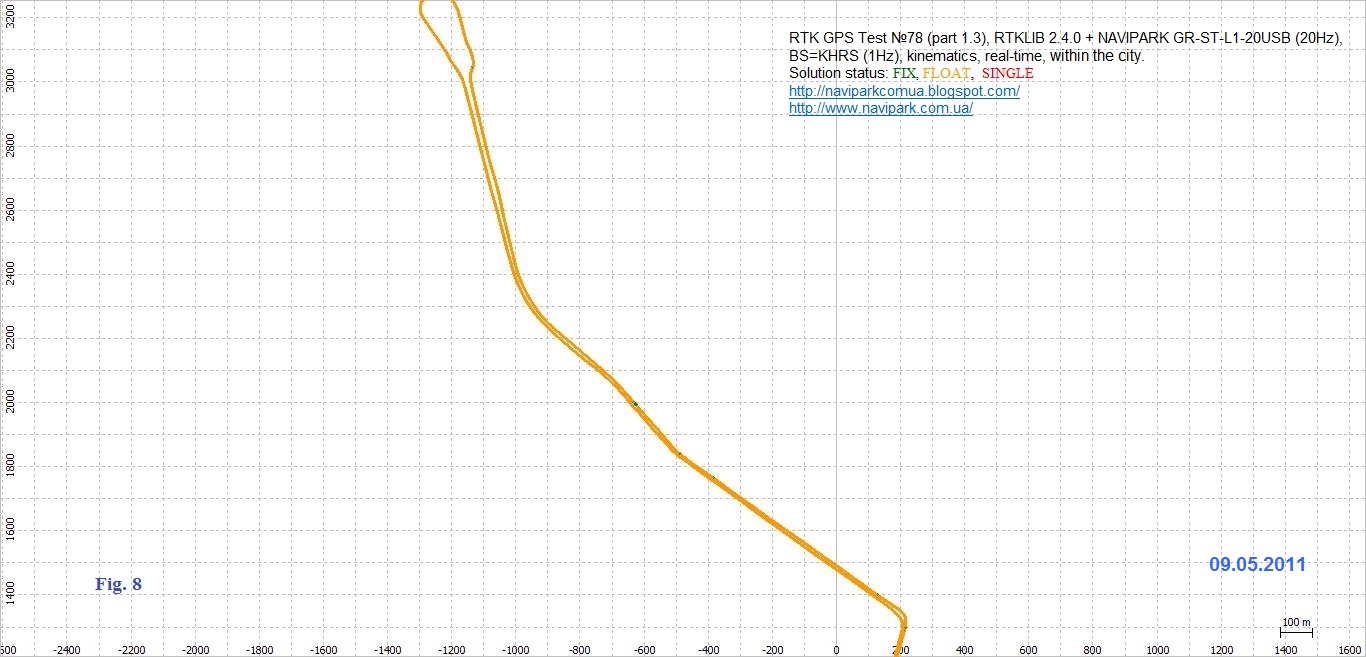

Fig. 8. Movement within the city

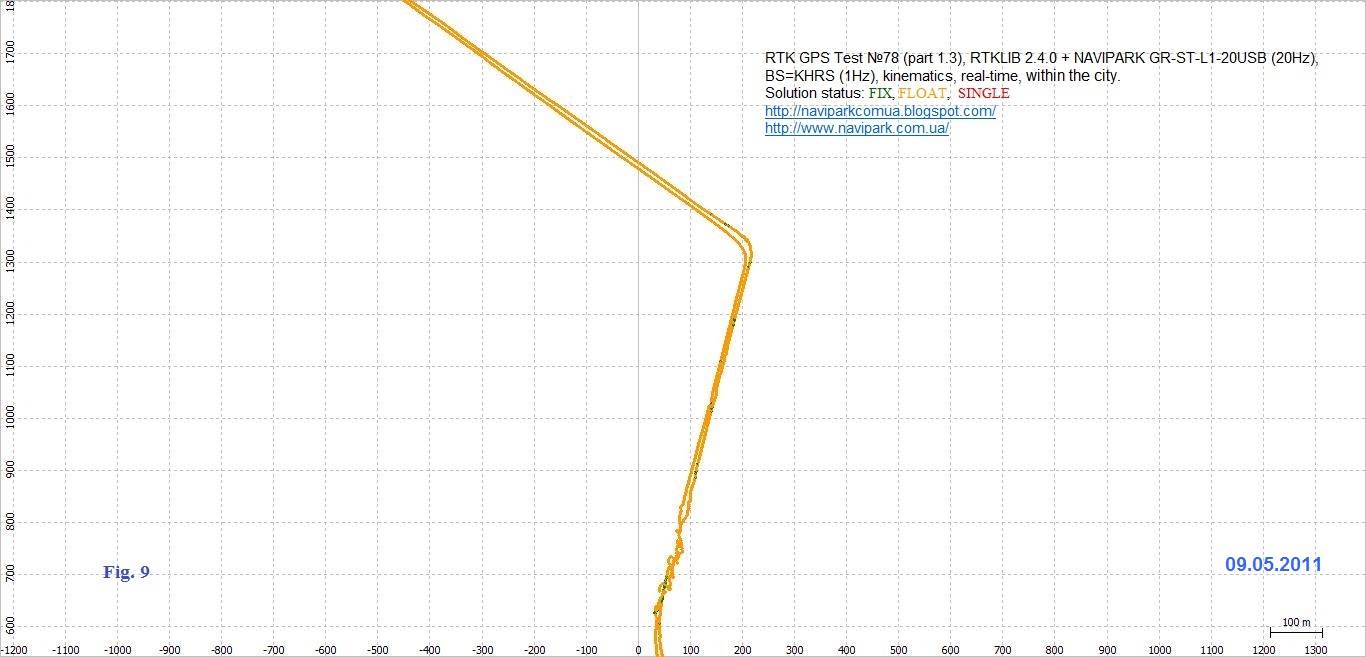

 Fig. 9. Movement within the city

Часть 2 (Пост-обработка от базовой станции KHRS) и Часть 3 (Пост-обработка от технологической базовой станции NAVIPARK) в скором будущем.

FIG Working Week 2011 - Bridging the Gap between Cultures

Уважаемые Господа,
любезно рекомендуем ознакомиться с материалами:
FIG Working Week 2011
Bridging the Gap between Cultures
Marrakech, Morocco, 18-22 May 2011

TS07E – Engineering Surveying
Saturday, 21 May 2011

Werner STEMPFHUBER and Michael BUCHHOLZ, Germany
«High-End and Low-Cost RTK GNSS in Machine Control and Precision Farming Applications»
по следующей ссылке:
http://www.fig.net/pub/fig2011/papers/ts07e/ts07e_stempfhuber_5283.pdf

Key words:
RTK GNSS, Low-cost, Kinematic, Machine Control, Precision Farming, Single-Frequence-Receiver

Чемпионат Украины по автомобильному кроссу

1-й этап Чемпионата Украины по автомобильному кроссу.
7-8 мая 2011г. -  г. Харьков. Трасса «Черкасская Лозовая».

Рекомендуем посмотреть видео по ссылкам:

- «Багги всех рвет: стартовал последний, пришел – первый»

- «Чемпионат Украины по ралли-кроссу 2011»

RTK GPS Test №78
RTKLIB 2.4.0 + NAVIPARK GR-ST-L1-20USB, kinematics, 20Hz!

Трасса «Черкасская Лозовая»
