четверг, 28 апреля 2011 г.

T.Takasu «GNSS Precise Positioning with RTKLIB»

На сайте http://gpspp.sakura.ne.jp/ господином T.Takasu представлены ссылки на материалы семинара «GNSS Precise Positioning with RTKLIB».

http://www.gnss-pnt.org/pdf/GPS_RTKLIB_Seminar_1.pdf
2011/4/25 (pdf, 5.1MB)
http://www.gnss-pnt.org/pdf/GPS_RTKLIB_Seminar_2.pdf
2011/4/26 (pdf, 2.8MB)
Автор: NAVIPARK на 04:49 0 коммент.

вторник, 26 апреля 2011 г.

GPS TEST №49, RTKLIB+ NAVIPARK (пост-обработка)

GPS тест №49 RTKLIB + RTK USB GPS receiver
NAVIPARK GR-ST-L1-20USB дополнен результатами пост-обработки с интервалом: 1сек, 5сек, 15сек.
Автор: NAVIPARK на 00:01 0 коммент.

воскресенье, 24 апреля 2011 г.

Поздравление с праздником Пасхи!

Уважаемые Посетители!
Примите наши искренние поздравления со светлым праздником Пасхи
и пожелания мира, счастья и добра Вам и Вашим близким!
Автор: NAVIPARK на 00:00 0 коммент.

четверг, 21 апреля 2011 г.

GPS antenna NAVIPARK «F»

Инженерные шутки… :)

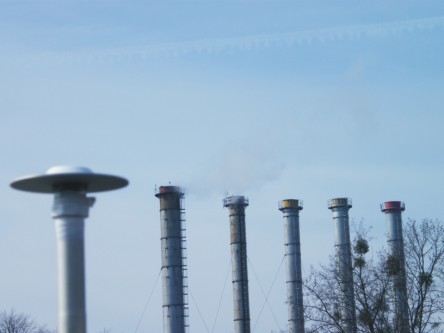

Стационарный вариант установки GPS антенны NAVIPARK «F» серии :)
NAVIPARK,GPS антенна NAVIPARK, GPS антенна внешняя NAVIPARK, активная GPS антенна NAVIPARK, GPS antenna NAVIPARK, active GPS antenna NAVIPARK, GPS external antenna NAVIPARK, GPS external aerial NAVIPARK, aerial GPS NAVIPARK


Автор: NAVIPARK на 09:37 0 коммент.

среда, 20 апреля 2011 г.

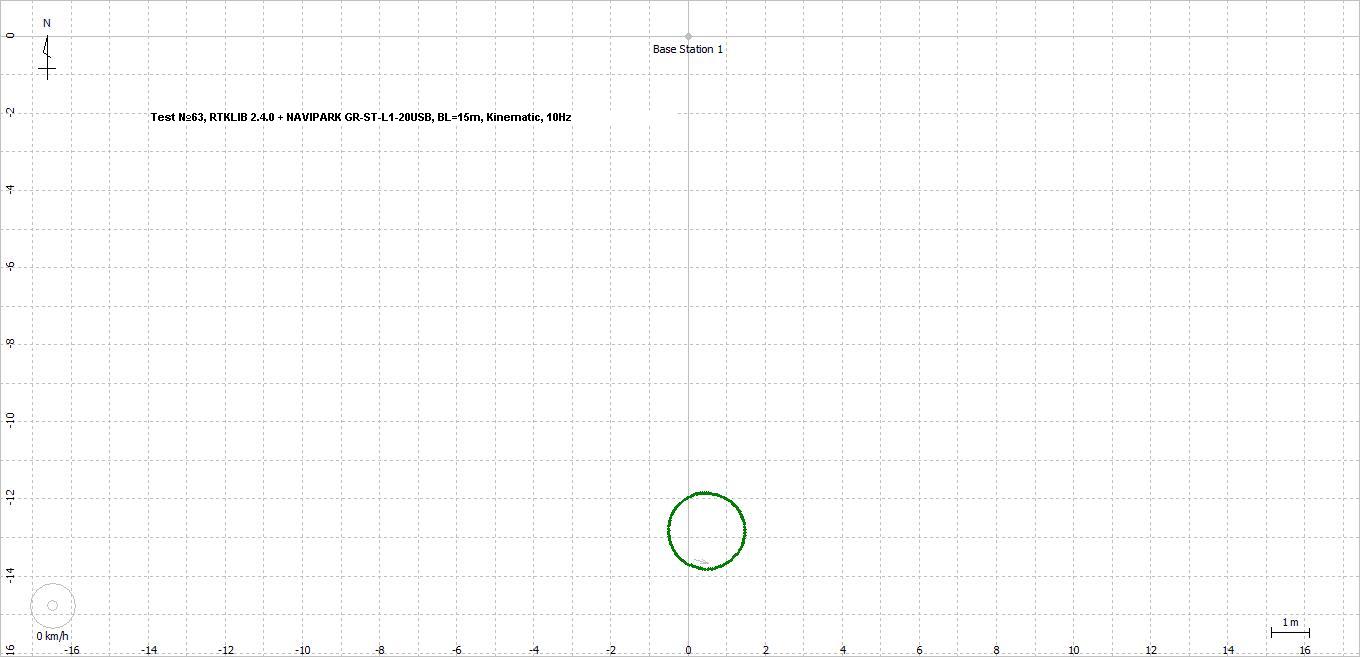

GPS TEST №63 RTKLIB + NAVIPARK

Предварительные результаты тестирования ПО RTKLIB 2.4.0 совместно с RTK USB GPS приемниками NAVIPARK в динамике на «полигоне» в городской черте.
Мы не планировали проводить этот тест, но не удержались.
Тест проведен 27.03.2011г.
Оборудование:
База
– RTK USB GPS приемник NAVIPARK GR-ST-L1-20USB + GPS антенна NAVIPARK «F» серии + 5м. кабель
Ровер
- RTK USB GPS приемник NAVIPARK GR-ST-L1-20USB + GPS антенна NAVIPARK «F» серии + 25м. кабель

Приемники ровера и базы подключены к двум USB одного ПК.
Аккумулятор ПК почти полностью разряжен. На этом тесте аккумулятор и «скончался».
RTKNAVI сконфигурирован по входу:
ROVER – SERIAL
BASE – SERIAL
Настойки RTKLIB практически по умолчанию.
Антенна GPS приемника базовой станции имеет фиксированное положение, координаты ее определены  в режиме SINGLE, можно сказать с потолка.
Антенна GPS приемника-ровера катается на детской карусели не далее 15м. от БС.

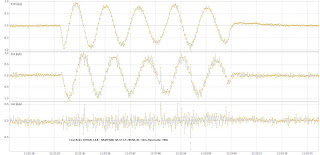

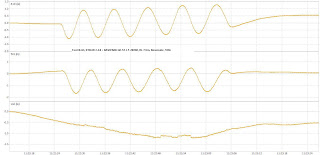

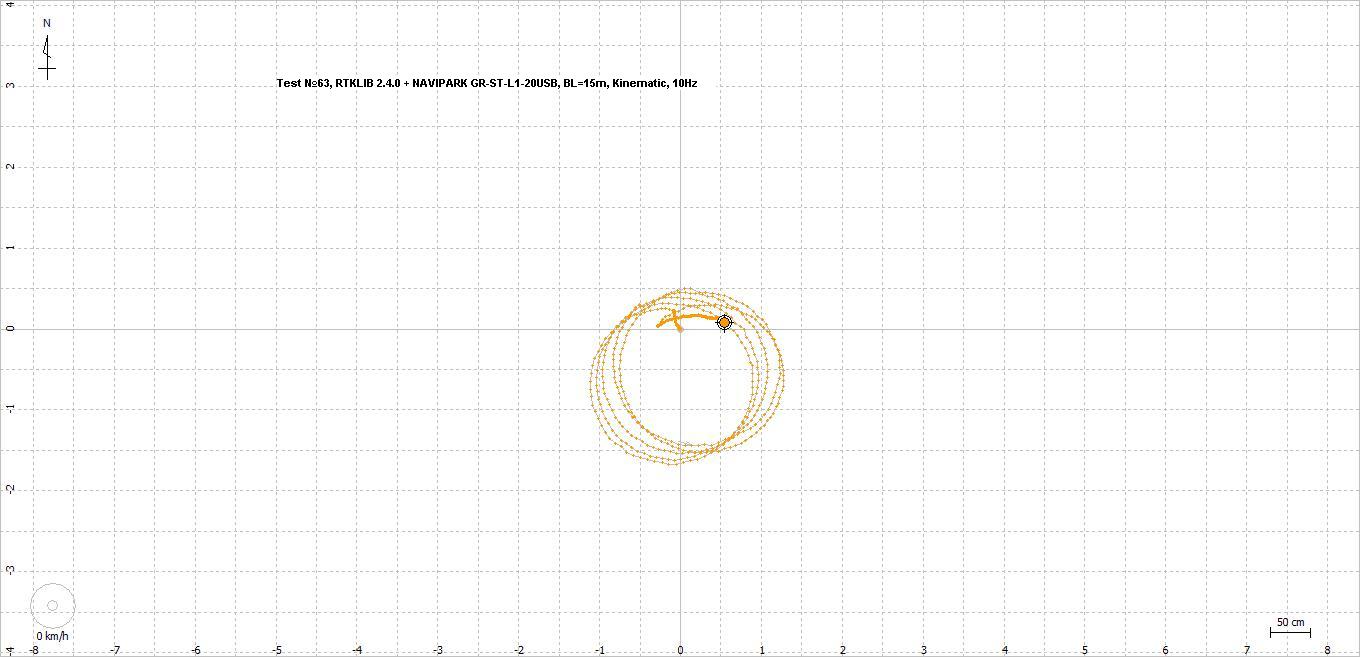

Режим работы- Kinematic, реальное время
NAVIPARK_RTKLIB,RTK USB GPS receiver NAVIPARK GR-ST-L1-20USB test, Precise Positioning test, accuracy GPS test, receiver test, RTK test, RTK GPS test, GPS test

NAVIPARK_RTKLIB,RTK USB GPS receiver NAVIPARK GR-ST-L1-20USB test, Precise Positioning test, accuracy GPS test, receiver test, RTK test, RTK GPS test, GPS test

NAVIPARK_RTKLIB,RTK USB GPS receiver NAVIPARK GR-ST-L1-20USB test, Precise Positioning test, accuracy GPS test, receiver test, RTK test, RTK GPS test, GPS test


Мы попытались как-то программно исправить ситуацию при обработке в RTKPOST:
-         EL mask вверх
-         SNR mask вверх
-         «потушили» один «грязный» SAT
-         «обрезали» интервал в результирующем файле

И  вот что получилось.

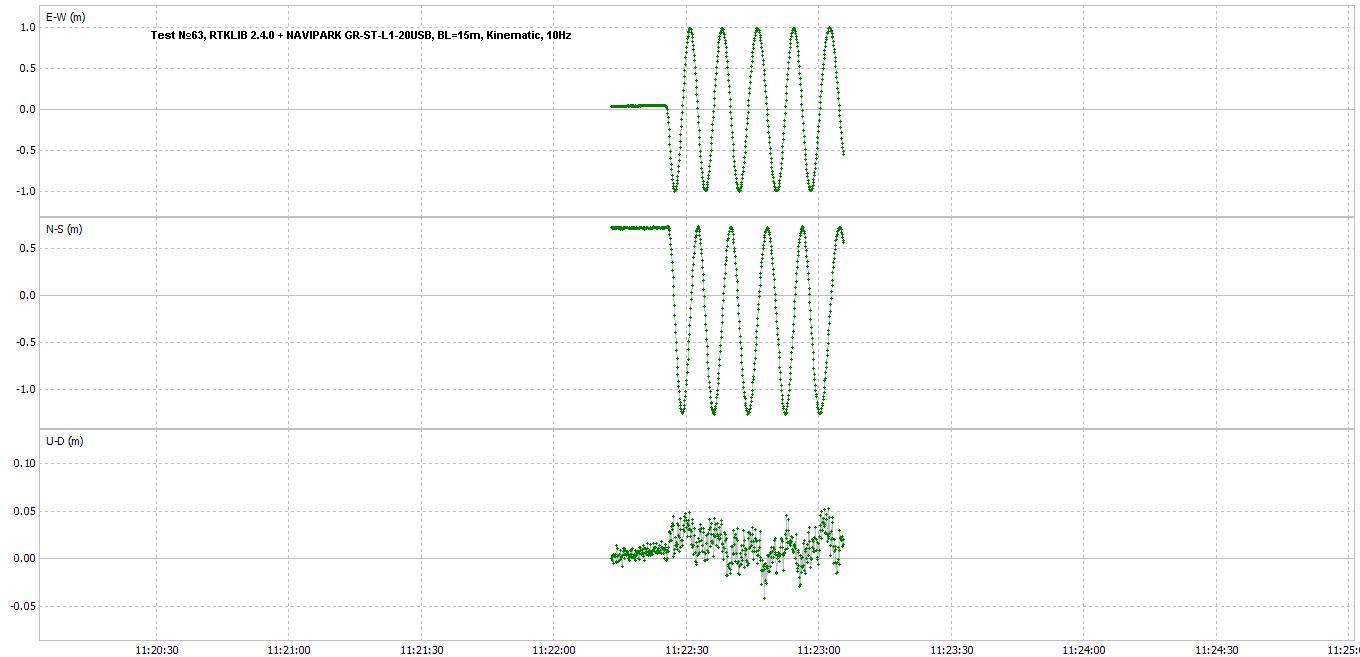

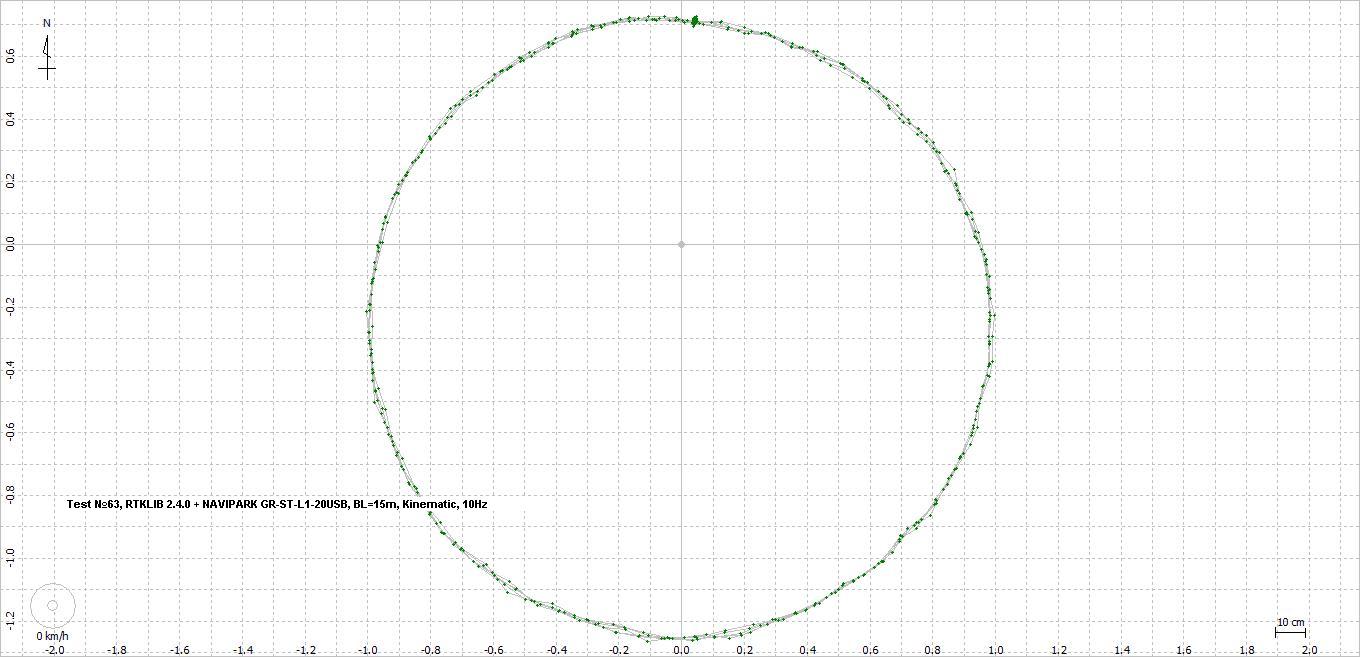

Режим работы- Kinematic, пост-обработка
NAVIPARK_RTKLIB,RTK USB GPS receiver NAVIPARK GR-ST-L1-20USB test, Precise Positioning test, accuracy GPS test, receiver test, RTK test, RTK GPS test, GPS test

NAVIPARK_RTKLIB,RTK USB GPS receiver NAVIPARK GR-ST-L1-20USB test, Precise Positioning test, accuracy GPS test, receiver test, RTK test, RTK GPS test, GPS test

NAVIPARK_RTKLIB,RTK USB GPS receiver NAVIPARK GR-ST-L1-20USB test, Precise Positioning test, accuracy GPS test, receiver test, RTK test, RTK GPS test, GPS test




Автор: NAVIPARK на 05:29 0 коммент.

вторник, 19 апреля 2011 г.

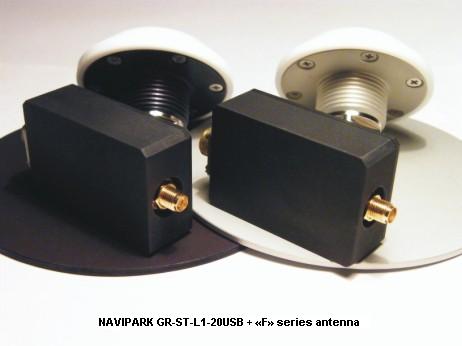

NAVIPARK GR-ST-L1-20USB and «F» series GPS antenna

USB GPS приемники NAVIPARK GR-ST-L1-20USB  и

GPS антенны NAVIPARK серии "F"

NAVIPARK_GR-ST-L1-20USB,USB GPS NAVIPARK GR-ST-L1-20USB, RTK USB GPS приемник NAVIPARK GR-ST-L1-20USB, GPS приемники NAVIPARK GR-ST-L1-20USB, USB GPS приемники NAVIPARK GR-ST-L1-20USB, GPS receiver NAVIPARK GR-ST-L1-20USB, USB GPS receiver NAVIPARK GR-ST-L1-20USB, GPS receivers NAVIPARK GR-ST-L1-20USB, USB GPS receivers NAVIPARK GR-ST-L1-20USB,GPS антенна NAVIPARK, GPS антенна внешняя NAVIPARK, активная GPS антенна NAVIPARK, GPS antenna NAVIPARK, active GPS antenna NAVIPARK, GPS external antenna NAVIPARK, GPS external aerial NAVIPARK, aerial GPS NAVIPARK
              Single-frequency USB GPS Receiver (GPS RAW DATA)
              Single-frequency active GPS external antenna



Автор: NAVIPARK на 04:39 0 коммент.

четверг, 14 апреля 2011 г.

GPS TEST №70 RTKLIB + NAVIPARK


GPS тест проведен 04.04.2011г.
ПО RTKLIB ver.2.4.0, static, 1Hz
Аппаратная часть
База – RTK USB GPS приемник NAVIPARK GR-ST-L1-20USB + кабель 25м. + GPS антенна Trimble Bullet III
Ровер - RTK USB GPS приемник NAVIPARK GR-ST-L1-20USB + кабель 25м. + GPS антенна NAVIPARK серии «F»
Расстояние до базовой станции – 1.06м.
NAVIPARK RTKLIB,RTK USB GPS receiver NAVIPARK GR-ST-L1-20USB test, Precise Positioning test, accuracy GPS test, receiver test, RTK test, RTK GPS test, GPS test

NAVIPARK RTKLIB,RTK USB GPS receiver NAVIPARK GR-ST-L1-20USB test, Precise Positioning test, accuracy GPS test, receiver test, RTK test, RTK GPS test, GPS test

Автор: NAVIPARK на 13:24 0 коммент.

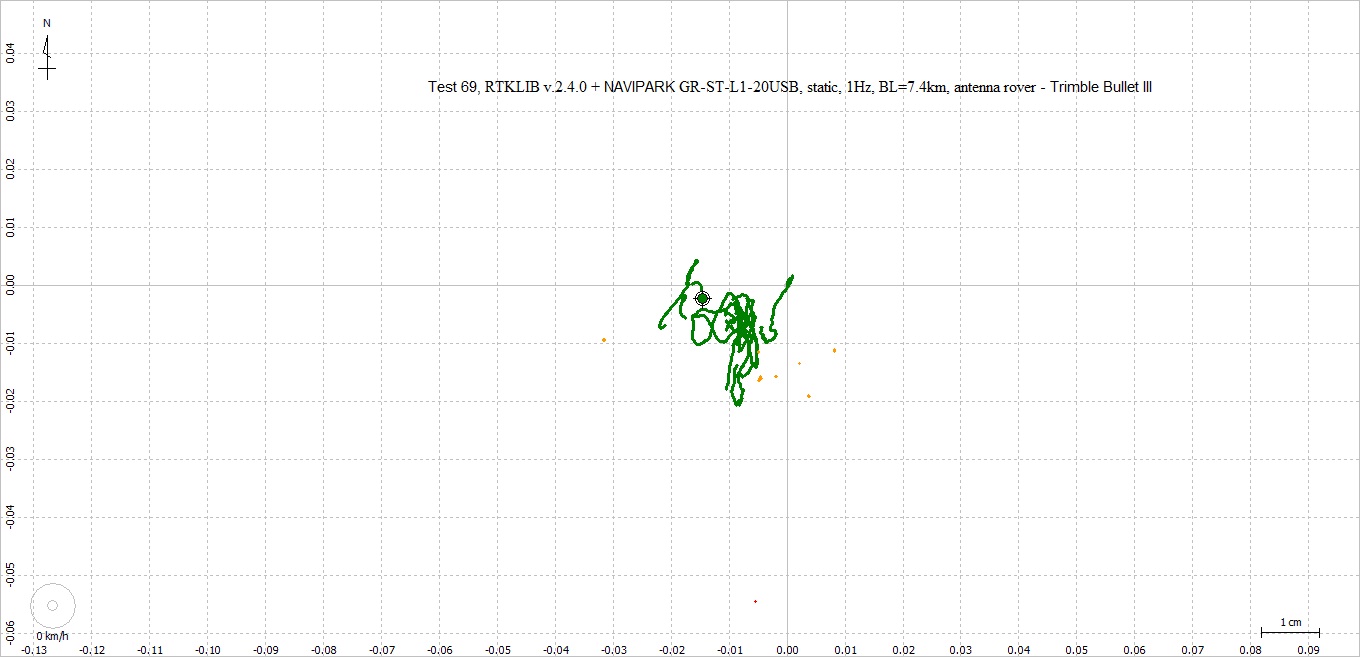

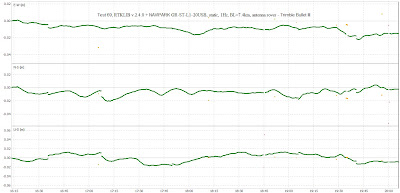

GPS TEST №69 RTKLIB + NAVIPARK

GPS тест проведен 03.04.2011г.
ПО RTKLIB ver.2.4.0, static, 1Hz
Аппаратная часть
База – KHRS
Ровер - RTK USB GPS приемник NAVIPARK GR-ST-L1-20USB + кабель 25м. + GPS антенна Trimble Bullet III
Расстояние до базовой станции – 7.4км.
NAVIPARK RTKLIB,RTK USB GPS receiver NAVIPARK GR-ST-L1-20USB test, Precise Positioning test, accuracy GPS test, receiver test, RTK test, RTK GPS test, GPS test









NAVIPARK RTKLIB, RTK USB GPS receiver NAVIPARK GR-ST-L1-20USB test, Precise Positioning test, accuracy GPS test, receiver test, RTK test, RTK GPS test, GPS test

Автор: NAVIPARK на 12:08 0 коммент.

GPS TEST №49 RTKLIB+ NAVIPARK

GPS тест проведен 18.02.2011г.
ПО RTKLIB ver.2.4.0, static, 1Hz
Аппаратная часть
База – KHRS
Ровер - RTK USB GPS приемник NAVIPARK GR-ST-L1-20USB + кабель 25м. + low-cost GPS антенна NAVIPARK серии «F»
Расстояние до базовой станции – 7.4км.(реальное время)
NAVIPARK RTKLIB,RTK USB GPS receiver NAVIPARK GR-ST-L1-20USB test, Precise Positioning test, accuracy GPS test, receiver test, RTK test, RTK GPS test, GPS test

Пост- обработка с интервалом 1сек.
NAVIPARK RTKLIB,RTK USB GPS receiver NAVIPARK GR-ST-L1-20USB test, Precise Positioning test, accuracy GPS test, receiver test, RTK test, RTK GPS test, GPS test
Пост- обработка с интервалом 5сек.
NAVIPARK RTKLIB,RTK USB GPS receiver NAVIPARK GR-ST-L1-20USB test, Precise Positioning test, accuracy GPS test, receiver test, RTK test, RTK GPS test, GPS test
Пост- обработка с интервалом 15сек.
NAVIPARK RTKLIB,RTK USB GPS receiver NAVIPARK GR-ST-L1-20USB test, Precise Positioning test, accuracy GPS test, receiver test, RTK test, RTK GPS test, GPS test



 Подробные результаты теста с пост-обработкой на сайте http://navipark.com.ua/

Автор: NAVIPARK на 03:08 0 коммент.

GPS TEST №48 RTKLIB+ NAVIPARK

GPS тест проведен 26.02.2011г.
ПО RTKLIB ver.2.4.0, static, 1Hz
Аппаратная часть
База - RTK USB GPS приемник NAVIPARK GR-ST-L1-20USB + кабель 25м. + low-cost GPS антенна NAVIPARK серии «F»
Ровер - RTK USB GPS приемник NAVIPARK GR-ST-L1-20USB + кабель 25м. + low-cost GPS антенна NAVIPARK серии «F»
Расстояние до базовой станции – 5.8м.
NAVIPARK RTKLIB,RTK USB GPS receiver NAVIPARK GR-ST-L1-20USB test, Precise Positioning test, accuracy GPS test, receiver test, RTK test, RTK GPS test, GPS test
NAVIPARK RTKLIB,RTK USB GPS receiver NAVIPARK GR-ST-L1-20USB test, Precise Positioning test, accuracy GPS test, receiver test, RTK test, RTK GPS test, GPS test


Подробные результаты теста с пост-обработкой на сайте    http://navipark.com.ua/
Автор: NAVIPARK на 02:55 0 коммент.

19 стартов RTKLIB+NAVIPARK GR-ST-L1-20USB

GPS тесты проводились в статике в различные моменты времени в январе – феврале 2011г.
Тестировалось время появления FIX решения (Тfix).
ПО RTKLIB ver.2.4.0
Аппаратная часть: RTK USB GPS приемник NAVIPARK GR-ST-L1-20USB + кабель 25м. + low-cost GPS антенна NAVIPARK серии «F»
Расстояние до базовой станции – 7.4км.

В анализе приняли участие накопившиеся  только задокументированные результаты, в которых решение FIX появляется в течение времени менее 10 мин.
Типовой старт
NAVIPARK RTKLIB,RTK USB GPS receiver NAVIPARK GR-ST-L1-20USB test, Precise Positioning test, accuracy GPS test, receiver test, RTK test, RTK GPS test, GPS test

Небольшая укрупненная статистика по результатам тестов:
Тfix min. – 3мин (вне этих тестов бывало и 2мин., но не задукоментированно)
Tfix max. – 9мин. (вне этих тестов бывало и более 10 мин., но не часто. В основном при этих условиях Тfix до 10мин.)

Тfix от 3 до 5мин. - 73.6%
Тfix от 7 до 9мин. – 26.3%
Тfix среднее = 4,89мин.

Подробные результаты тестов на сайте http://navipark.com.ua/

Автор: NAVIPARK на 00:31 0 коммент.

вторник, 12 апреля 2011 г.

Оформление результатов в виде блога.

Настоящий блог предназначен для обсуждения вопросов связанных с проектированием, производством и тестированием оборудования GNSS, представленного на сайте  http://navipark.com.ua/
Поздравляем всех Посетителей  с Всемирным днем авиации и космонавтики!
Автор: NAVIPARK на 09:48 0 коммент.
